Rack-Schienen montieren
Rack-Schienen zerlegen
Die Rack-Schienen müssen zuerst in zwei Teile zerlegt werden. Hierzu gehen Sie wie folgt vor:
-
➤ Ziehen Sie die innere Schiene aus der äußeren Schiene, bis der Entriegelungs-Hebel (32) zu sehen ist.
Abb.: Innere Rack-Schienen herausziehen
-
➤ Betätigen Sie den Entriegelungs-Hebel (32).
-
➤ Ziehen Sie die innere Schiene vollständig aus der äußeren Schiene.

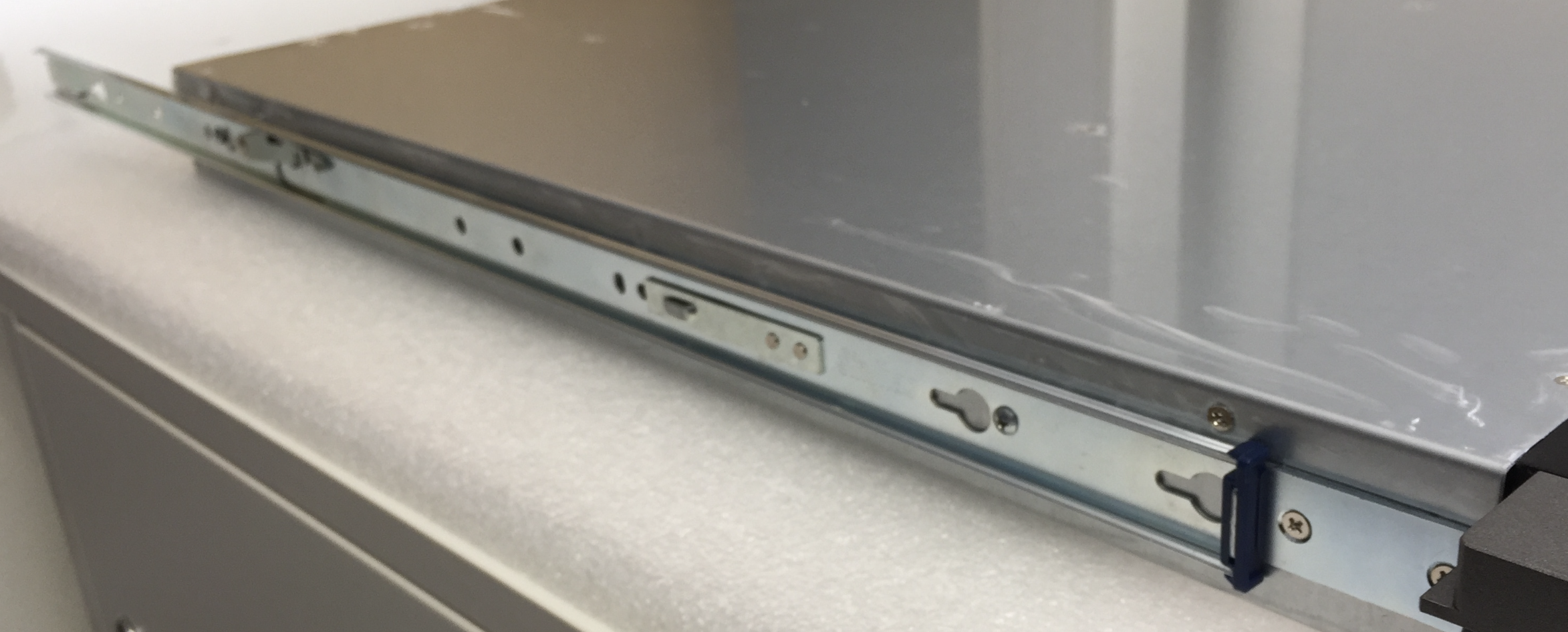

Innere Rack-Schienen an das Drive montieren
Um die inneren Rack-Schienen an das Drive zu montieren, gehen Sie wie folgt vor:
-
➤ Setzen Sie die innere Rack-Schiene so auf das seitliche Gehäuse des Drives, dass die Schraublöcher zur Schiene passen.
-
➤ Befestigen Sie die Schienen auf beiden Seiten mit je einer der beiliegenden M4×4 Schrauben an dem Gehäuse.
Äußere Rack-Schienen im Rack montieren
-
➤ Um die äußeren Rack-Schienen im Rack zu montieren, gehen Sie wie folgt vor:
-
➤ Schieben Sie den Sicherheitsmechanismus (33) der Schiene zurück.
-
➤ Haken Sie die Schiene im Rack ein.
Abb.: Sicherheitsmechanismus
-
➤ Lassen Sie den Sicherheitsmechanismus los.
-
➤ Stellen Sie sicher, dass die rechteckigen Arretierungs-Bolzen korrekt in den Rack-Löchern verankert sind.
Abb.: Arretierungs-Bolzen
-
➤ Verschrauben Sie die Rack-Schiene an der Frontseite des Racks mit dem Arretierungs-Zapfen.
Abb.: Arretierungs-Zapfen
-
➤ Verschrauben Sie die Rack-Schiene an der Rückseite des Racks mit der Arretierungs-Schraube.
Abb.: Arretierungs-Schraube
Controller/Shelf in Rack einsetzen
Um einen Controller/ein Shelf in ein Rack einzusetzen, gehen Sie wie folgt vor:
-

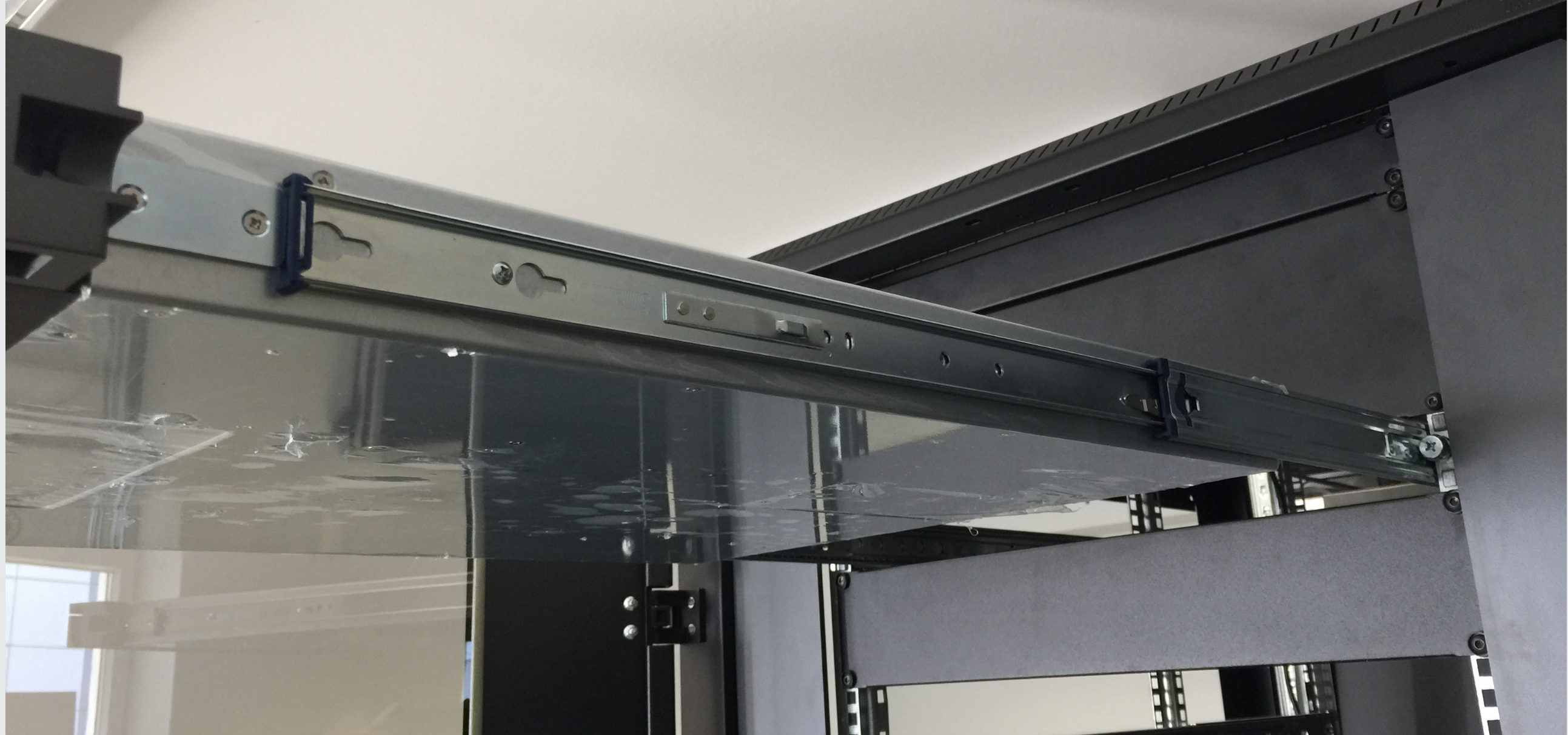

➤ Ziehen Sie die äußeren Rack-Schienen möglichst weit aus dem Rack.
Abb.: Rack-Schienen herausziehen
-
➤ Hängen Sie das Gerät so ein, dass die inneren Rack-Schienen in die äußeren Rack-Schienen gleiten.
-
➤ Schieben Sie das Gerät in das Rack, bis es stoppt.
-
➤ Betätigen Sie den Entriegelungs-Hebel.
-
➤ Schieben Sie das Gerät in das Rack, bis die Arretierung einrastet.
