Montage des rails de baie
Démontage des rails de baie
Les rails de baie doivent d’abord être démontés en deux parties. Procédez comme suit :
-
➤ Tirez le rail interne hors du rail externe jusqu’à ce que le levier de déverrouillage (32) soit visible.
Fig. : Extraction des rails internes de baie
-
➤ Actionnez le levier de déverrouillage (32).
-
➤ Tirez complètement le rail interne hors du rail externe.
Montage des rails internes de baie sur le disque
Pour monter les rails internes de baie sur le disque, procédez comme suit :
-
➤ Positionnez le rail interne de baie sur le boîtier latéral du disque de manière à ce que les trous de fixation correspondent au rail.
-
➤ Fixez les rails de baie des deux côtés à l’aide d’une des vis M4×4 fournies sur le boîtier.
Monter les rails de baie extérieurs dans la baie
-
➤ Pour monter les rails de baie extérieurs dans la baie, procédez comme suit :
-
➤ Faites reculer le mécanisme de sécurité (33) du rail.
-
➤ Accrochez le rail dans la baie.
Fig. : Mécanisme de sécurité
-
➤ Relâchez le mécanisme de sécurité.
-
➤ Assurez-vous que les broches d’arrêt rectangulaires sont correctement ancrées dans les trous de la baie.
Fig. : Broche d’arrêt
-
➤ Vissez le rail de baie à l’avant de la baie à l’aide de la goupille d’arrêt.
Fig. : Goupille d’arrêt
-
➤ Vissez le rail de baie à l’arrière de la baie à l’aide de la vis d’arrêt.
Fig. : Vis d’arrêt
Insertion d’un Contrôleur/Shelf dans la baie
Pour insérer un contrôleur ou un Shelf dans une baie, procédez comme suit :
-
➤ Tirez les rails extérieurs de la baie aussi loin que possible hors de la baie.

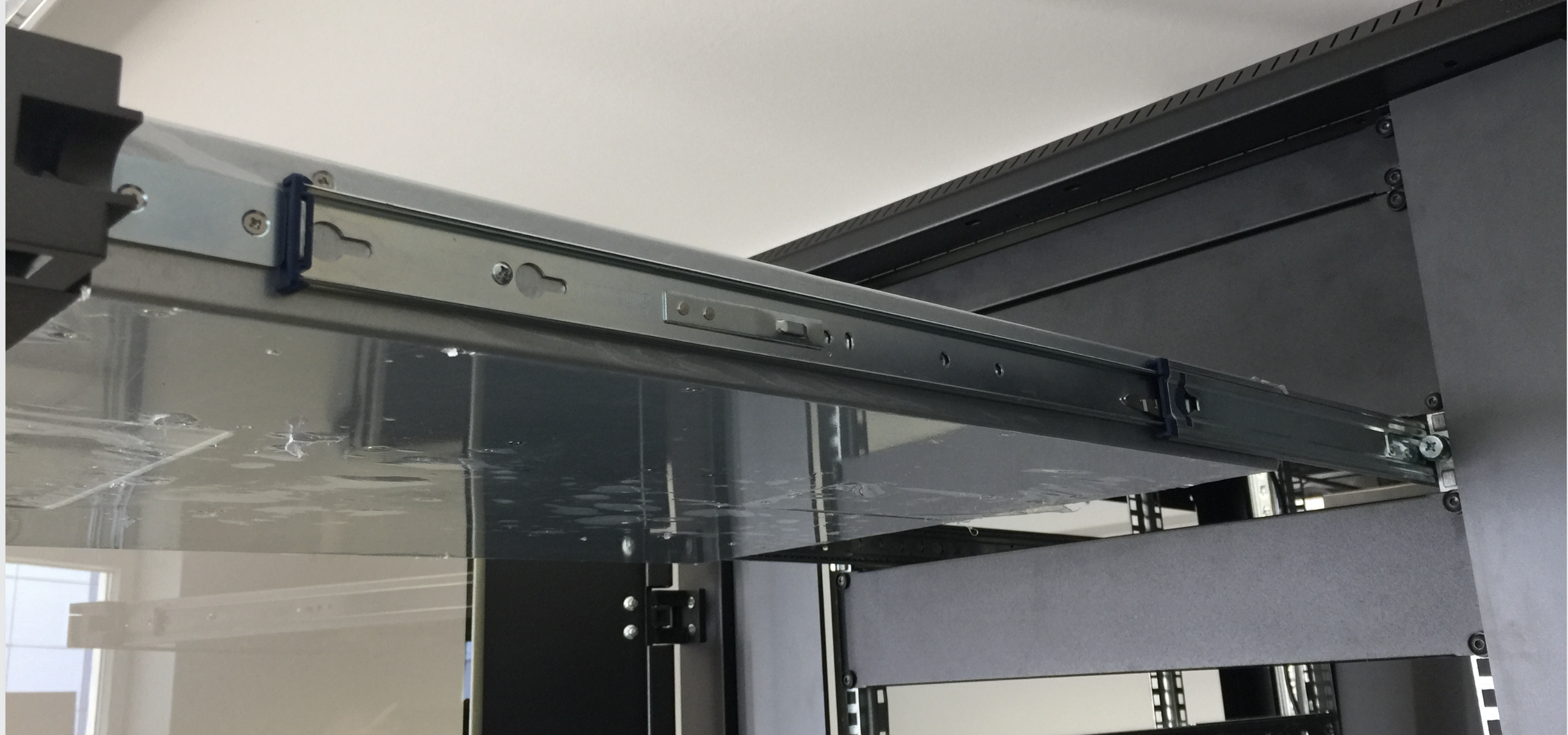

Fig. : Tirer les rails de baie
-
➤ Accrochez l’appareil de manière à ce que les rails intérieurs de baie glissent dans les rails extérieurs.
-
➤ Faites glisser l’appareil dans la baie jusqu’à ce qu’il s’arrête.
-
➤ Actionnez le levier de déverrouillage.
-
➤ Faites glisser l’appareil dans la baie jusqu’à ce que le verrouillage s’enclenche.
