Das Gerät darf nur von Fachpersonal geöffnet werden
Das Gerät muss mit einer Steckdose mit Erdkontakt verbunden werden.
Sorgen Sie für einen leichten Zugang zu den Steckdosen.
Vorsicht, Stromschlaggefahr: Zur Trennung der Stromversorgung, müssen alle Stromquellen getrennt werden, um die Gefahr eines Stromschlags zu vermeiden.
Vorsicht, Stromschlaggefahr
Der Silent AI Controller ist die Basiseinheit. Der Controller beinhaltet die Steuerungseinheit für das Silent AI System, bis zu 2 Steckplätze (13) für Silent Vault Storage-Container, sowie zwei Netzteile (16) zur Energieversorgung.
An den unteren Ecken der Frontseite des Geräts befinden sich die Arretierungs-Hebel (14). Mit diesen Hebeln kann die Verankerung zwischen dem Gerät und den Rack-Schienen gelöst werden.
|
Nr. |
Bezeichnung |
|
13 |
Steckplätze für Silent Vaults |
|
14 |
Arretierungs-Hebel |
|

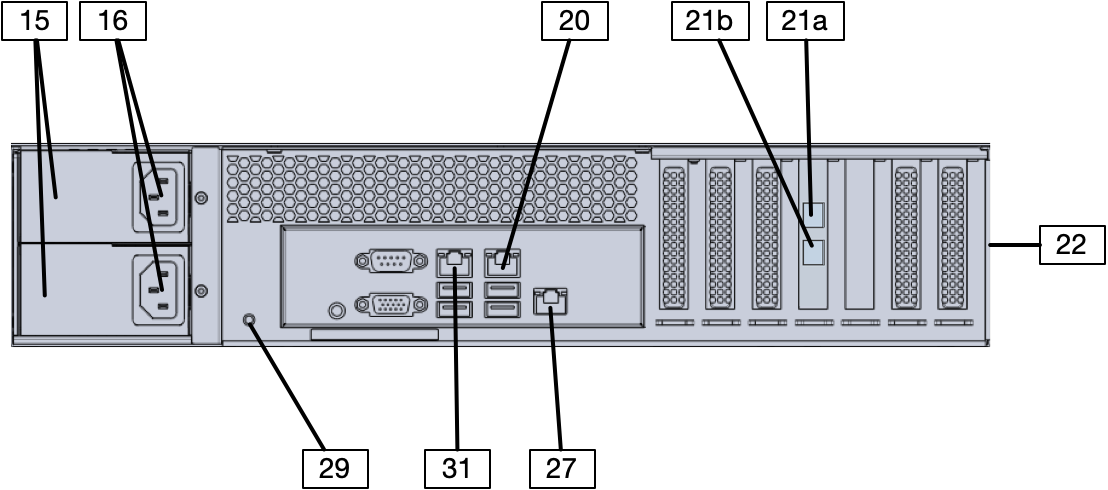

Nr. |
Bezeichnung |
|
15 |
Netzteil |
|
16 |
Kaltgeräte Anschluß C13 |
|
20 |
Managementanschluß (1Gbit Ethernet RJ45) |
|
21a |
Datenanschluß Data1 |
|
21b |
Datenanschluß Data2 |
|
22 |
Rack-Schienen |
|
27 |
IPMI-Anschluss (1GB Ethernet RJ45, unabhängiges Webinterface zur Hardware-Überwachung) |
|
29 |
Power |
|
31 |
Last Resort Interface |
