Démontage du rail de rack
Les rails de rack doivent d'abord être démontés en deux parties. Procédez comme suit :
-

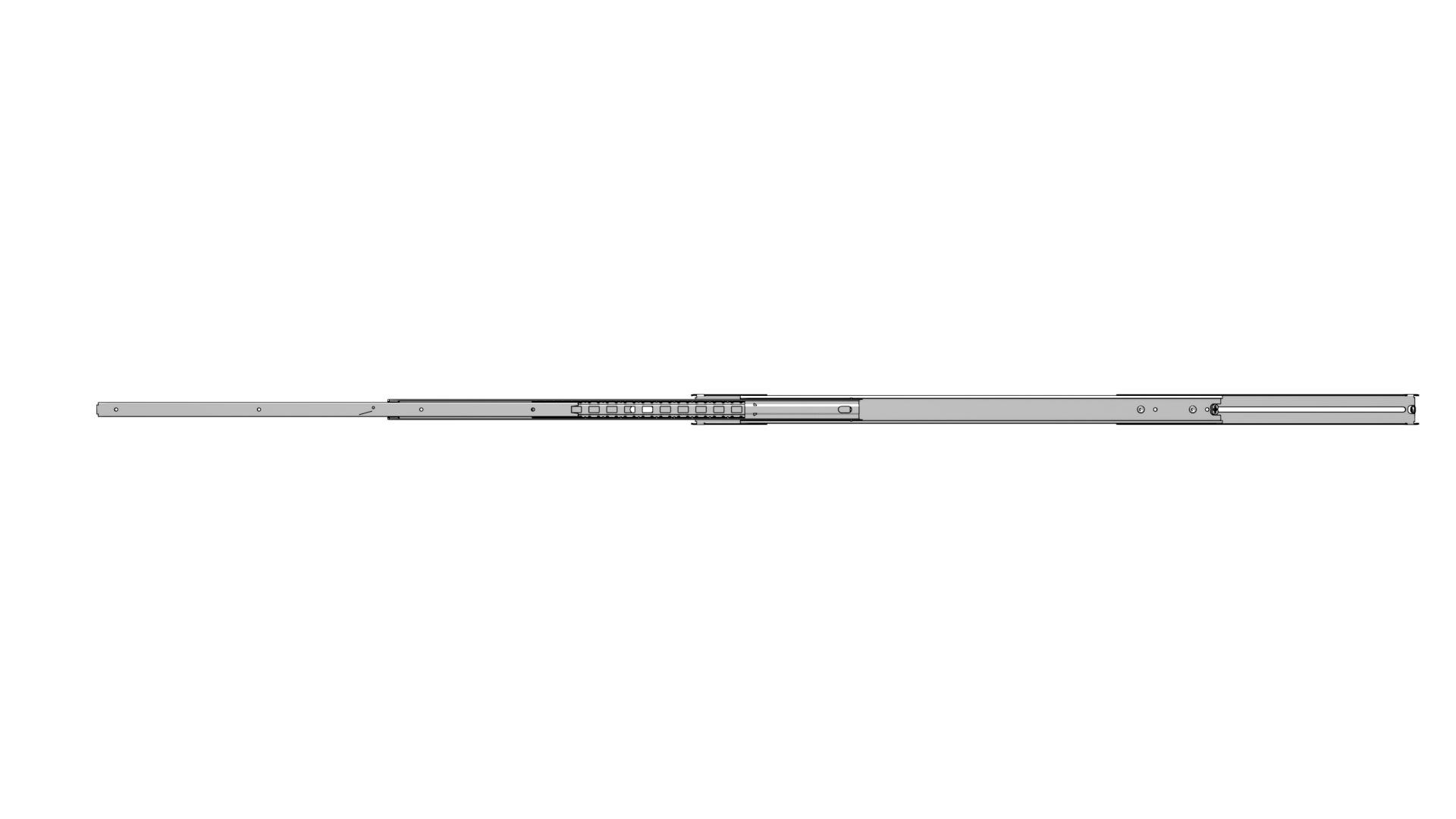

➤ Tirez le rail intérieur hors du rail extérieur jusqu’à ce que le levier de déverrouillage soit visible.
-
➤ Actionnez le levier de déverrouillage pour extraire le rail intérieur de l’ensemble de rails.
Montage du rail intérieur sur le contrôleur
-
➤ Montez le rail intérieur de chaque côté du Silent Brick Controller Pro à l’aide des vis fournies.

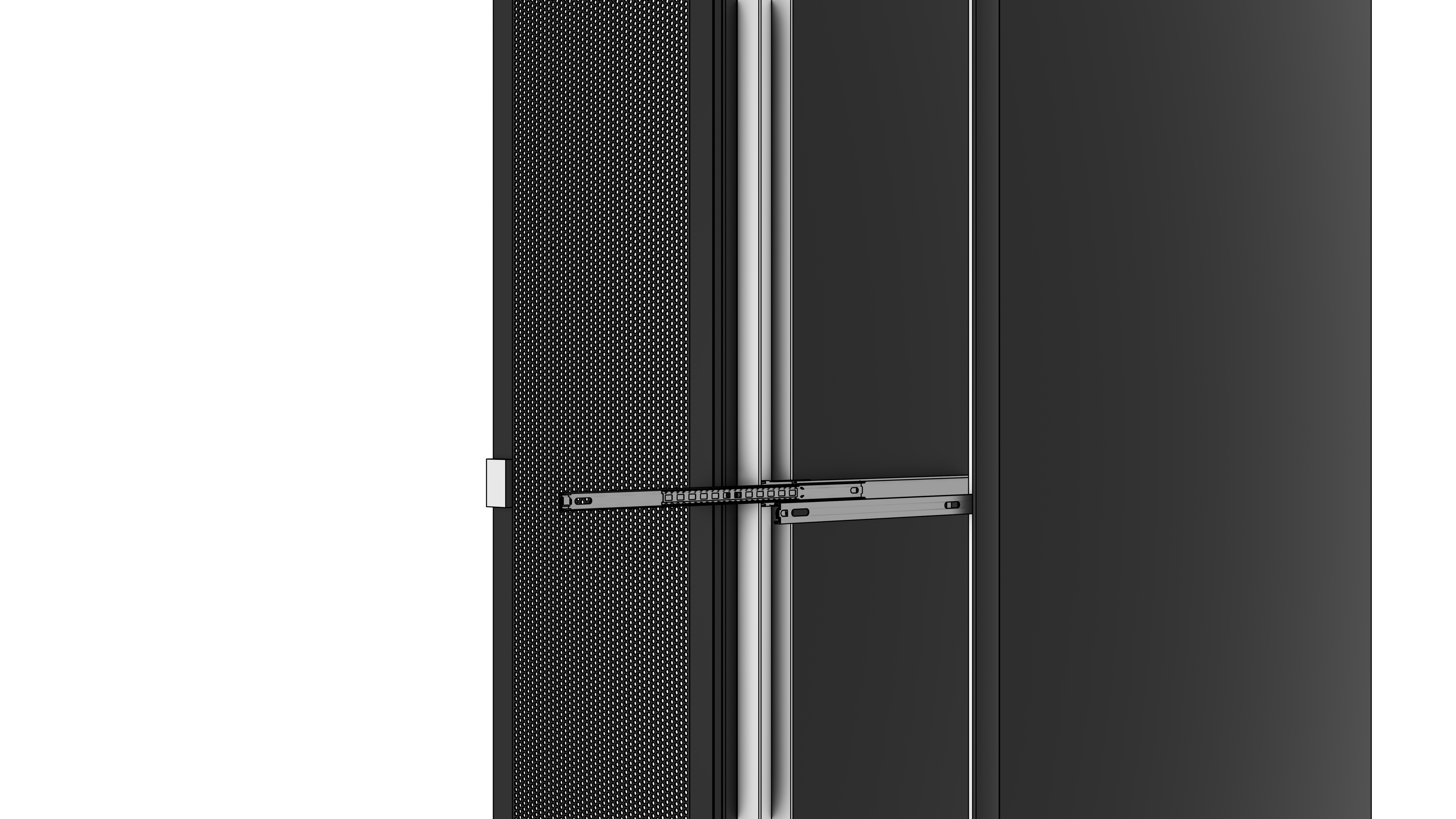

Montage du rail extérieur dans le rack
-
➤ Montez les rails extérieurs dans le rack à l’aide des vis fournies.
-

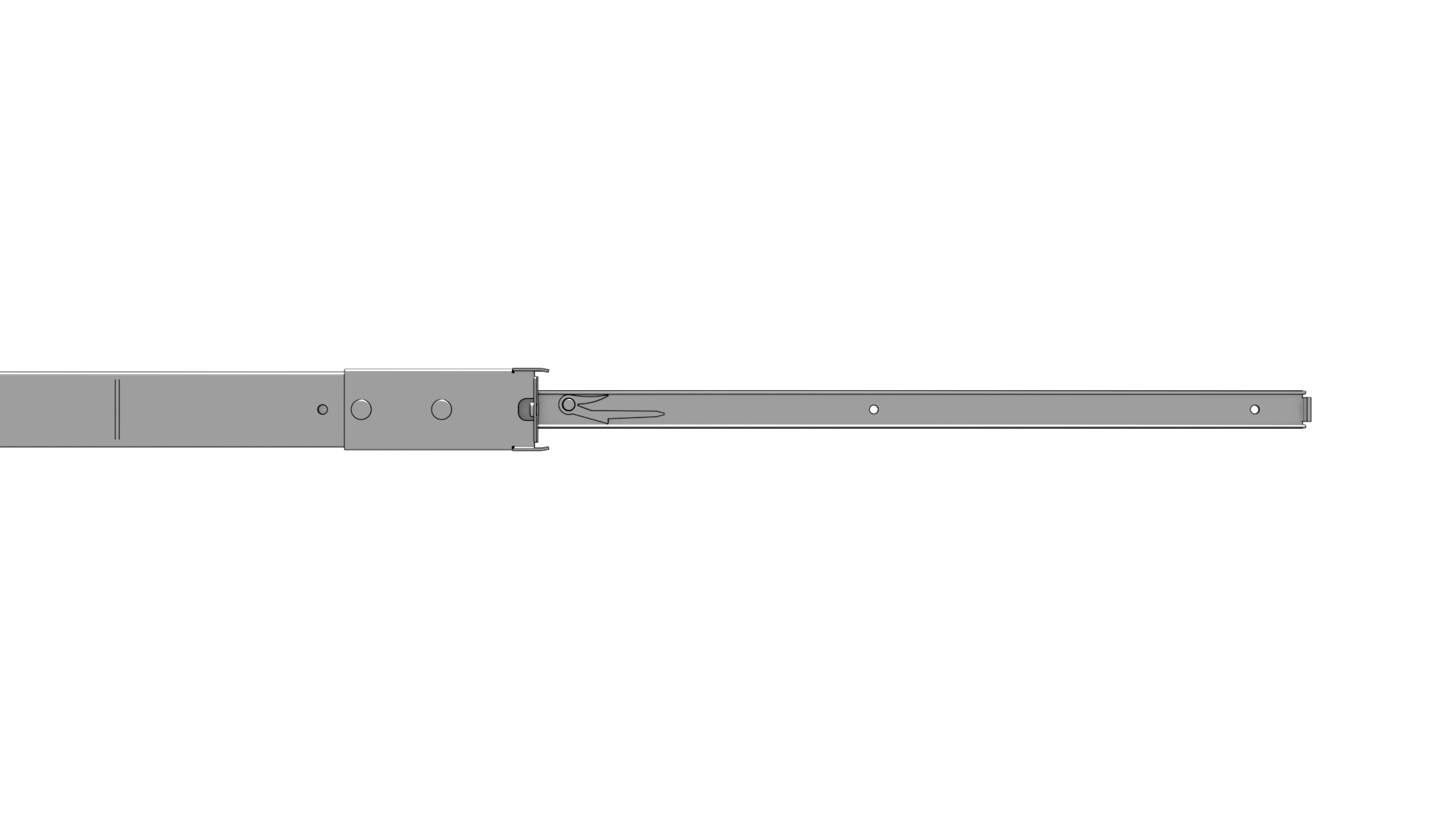

➤ Veuillez noter que les goupilles de verrouillage doivent être utilisées à l’avant du rack. Celles-ci servent ultérieurement au verrouillage du Silent Brick Controller Pro dans le rack.

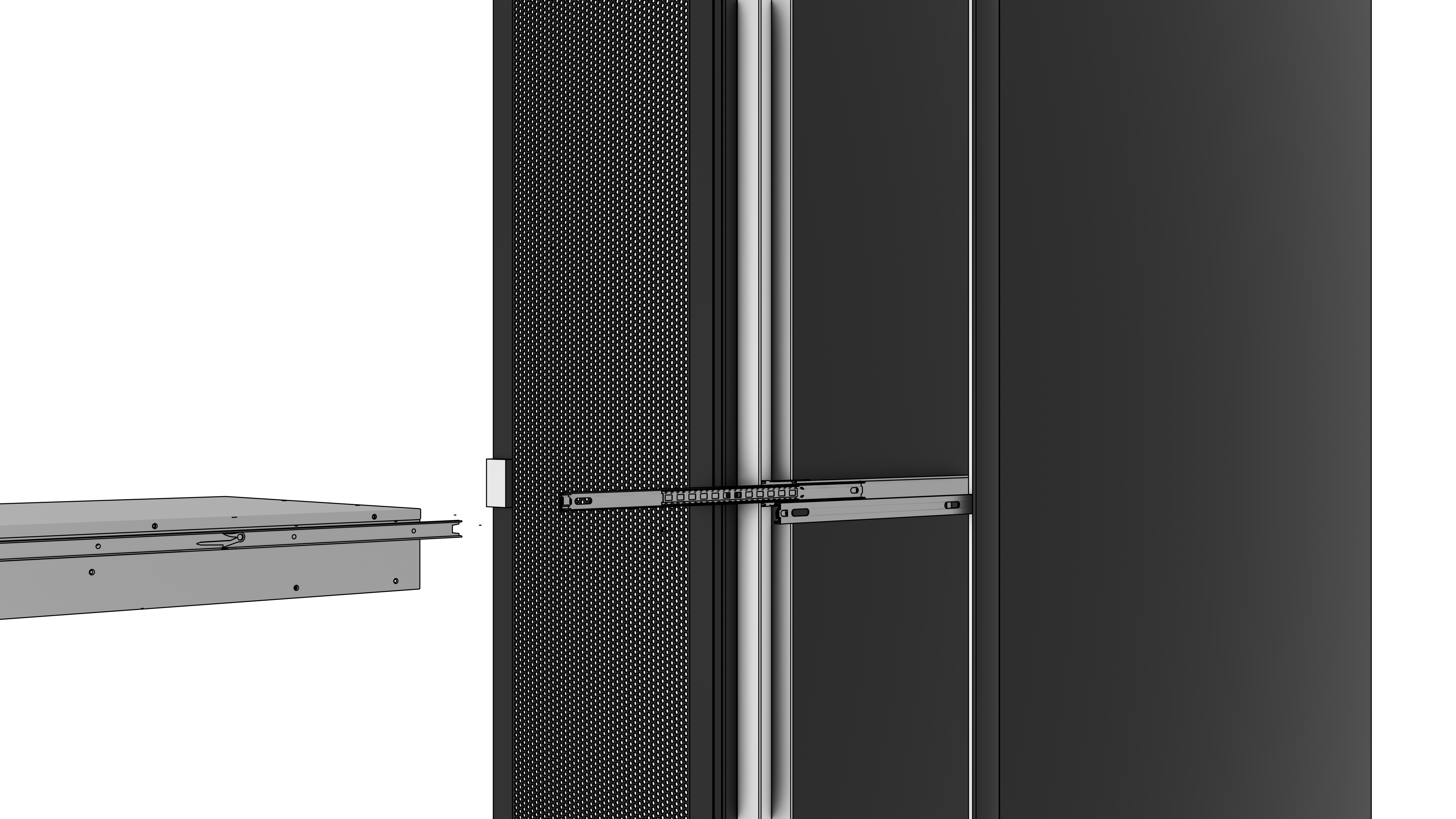

Insertion du contrôleur
-

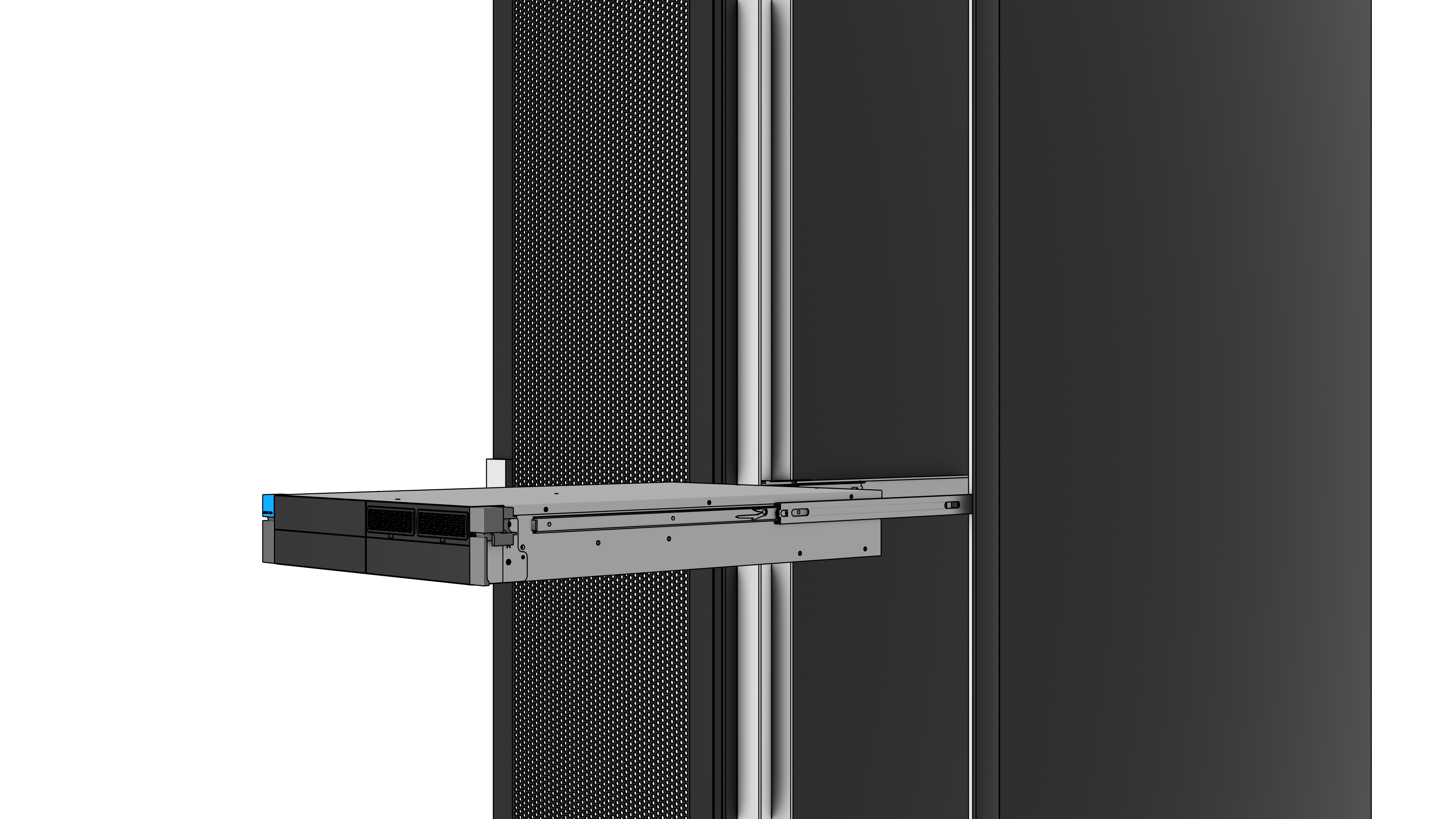

➤ Introduisez maintenant le contrôleur dans le guide à l’aide des rails latéraux.
-
➤ Une fois le contrôleur complètement inséré, les rails de guidage ainsi que le verrouillage du contrôleur s’enclenchent sur la goupille de verrouillage.
