Monter les rails de rack
Démonter les rails de rack
Les rails de rack doivent d'abord être démontés en deux parties. Procédez comme suit :
-
➤ Tirez le rail interne hors du rail externe jusqu’à ce que le levier de déverrouillage (32) soit visible.

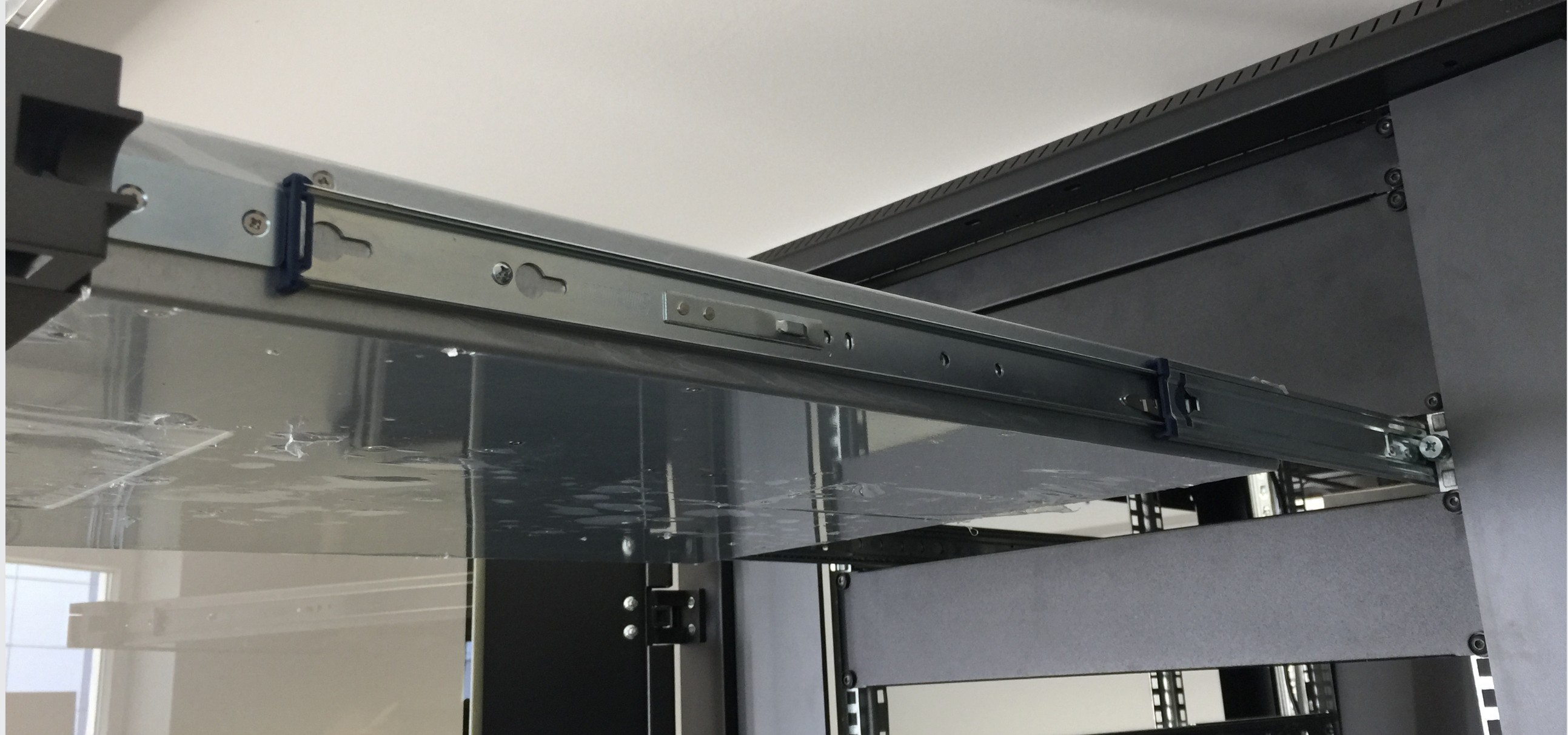

Fig. : Extraction des rails internes du rack
-
➤ Actionnez le levier de déverrouillage (32).
-
➤ Tirez complètement le rail interne hors du rail externe.
Monter les rails internes du rack sur le lecteur
Pour monter les rails internes du rack sur le lecteur, procédez comme suit :
-

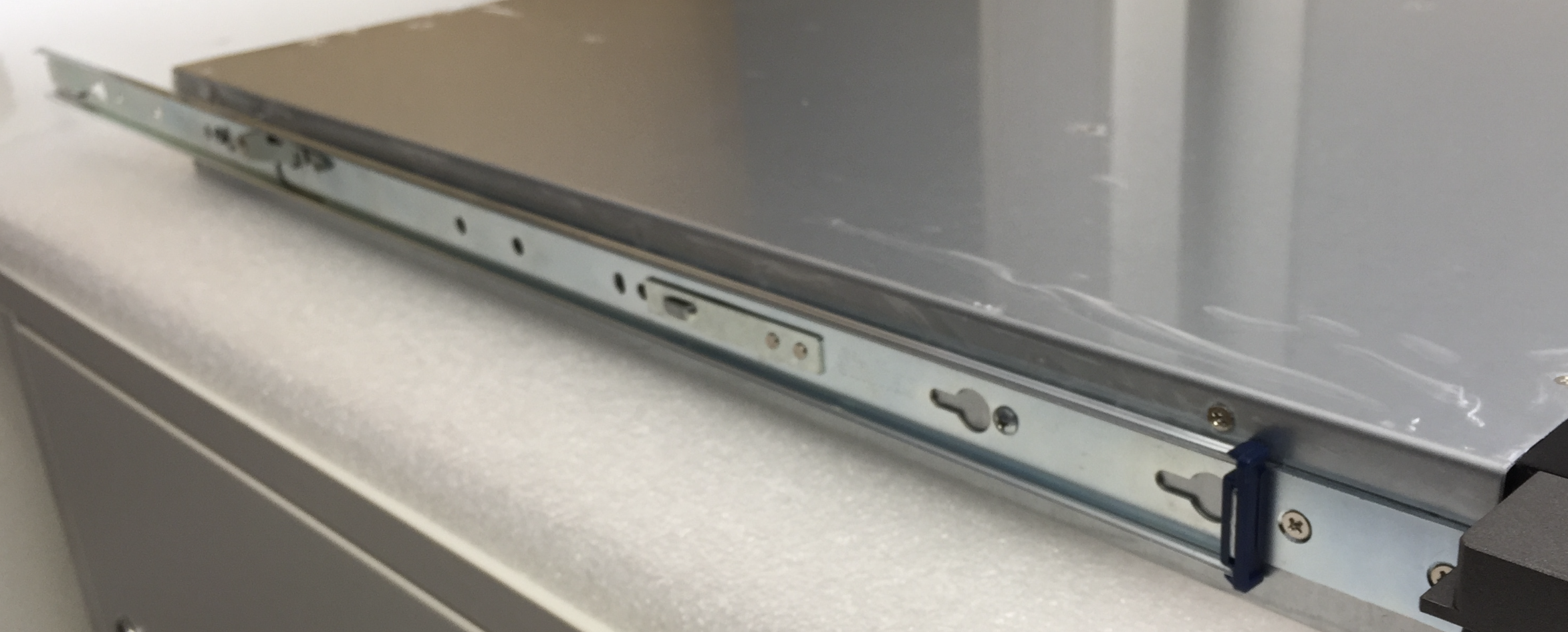

➤ Positionnez le rail interne de rack sur le boîtier latéral du lecteur de manière à ce que les trous de vis correspondent au rail.
-
➤ Fixez les rails des deux côtés au boîtier à l’aide d’une vis M4×4 fournie pour chaque côté.
Monter les rails externes de rack dans le rack
-
➤ Pour monter les rails externes de rack dans le rack, procédez comme suit :
-
➤ Faites reculer le mécanisme de sécurité (33) du rail.
-
➤ Accrochez le rail dans le rack.
Fig. : Mécanisme de sécurité
-
➤ Relâchez le mécanisme de sécurité.
-
➤ Assurez-vous que les goupilles de verrouillage rectangulaires sont correctement ancrées dans les trous du rack.
Fig. : Goupille de verrouillage
-
➤ Vissez le rail de rack à l’avant du rack avec l’ergot de verrouillage.
Fig. : Ergot de verrouillage
-
➤ Vissez le rail de rack à l’arrière du rack avec la vis de verrouillage.
Fig. : Vis de verrouillage
Insertion du Contrôleur/Shelf dans le rack
Pour insérer un Contrôleur ou un Shelf dans un rack, procédez comme suit :
-
➤ Tirez autant que possible les rails de rack extérieurs hors du rack.
Fig. : Extraction des rails de rack
-
➤ Accrochez l’appareil de manière à ce que les rails de rack intérieurs glissent dans les rails de rack extérieurs.
-
➤ Poussez l’appareil dans le rack jusqu’à ce qu’il s’arrête.
-
➤ Actionnez le levier de déverrouillage.
-
➤ Glissez l’appareil dans le rack jusqu’à ce que le verrouillage s’enclenche.
