Rack-rails monteren
Rack-rails demonteren
De rack-rails moeten eerst in twee delen worden gedemonteerd. Volg hiervoor de onderstaande stappen:
-
➤ Trek de interne rail uit de externe rail totdat de ontgrendelingshendel (32) zichtbaar is.
Afbeelding: Interne rack-rails eruit trekken
-
➤ Bedien de ontgrendelingshendel (32).
-
➤ Trek de interne rail volledig uit de externe rail.

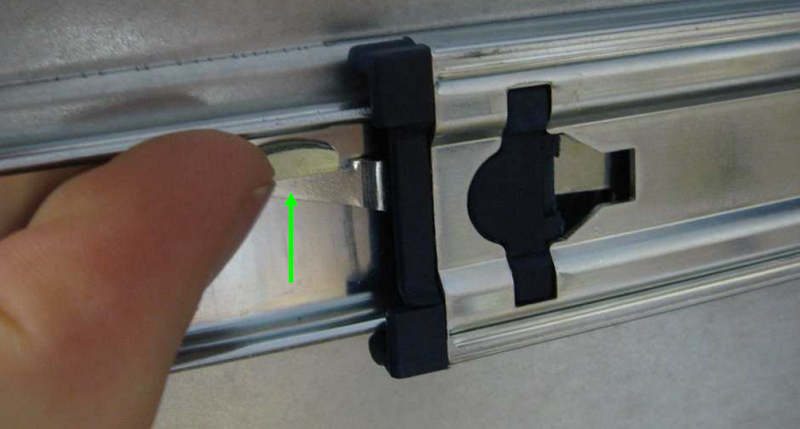

Afbeelding: Ontgrendelingshendel
Interne rackrails aan de controller/het Shelf monteren
Volg de onderstaande stappen om de interne rackrails aan de controller/het Shelf te monteren:
-
➤ Plaats de interne rackrail op de zijkant van de behuizing van de controller/het Shelf, zodat de vergrendelingsnoppen van de controller/het Shelf in de vergrendelingsogen van de rail passen.
-
➤ Schuif de rail naar voren totdat deze vastklikt.
-
➤ Bevestig de rails aan beide zijden met elk een van de bijgeleverde M4×4-schroeven aan de behuizing.
Buitenste rack-rails in het rack monteren
-
➤ Volg de volgende stappen om de buitenste rack-rails in het rack te monteren:
-

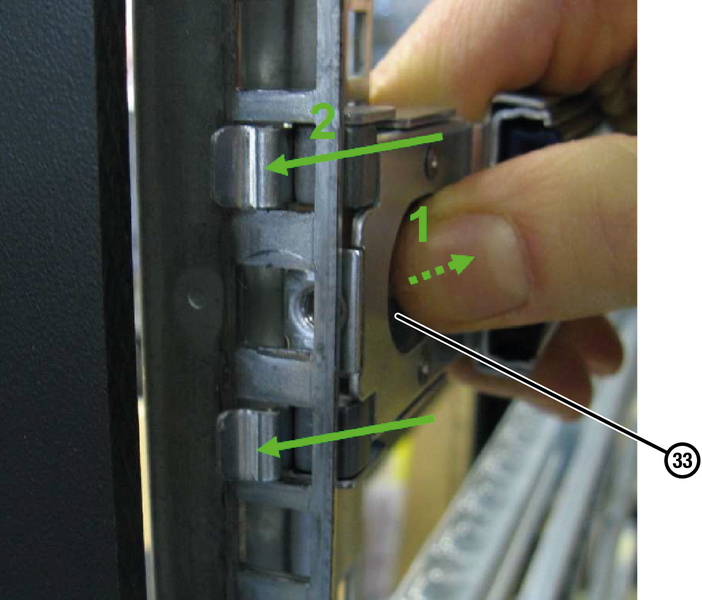

➤ Schuif het veiligheidsmechanisme (33) van de rail naar achteren.
-
➤ Haak de rail in het rack in.
-
➤ Laat het veiligheidsmechanisme los.
-

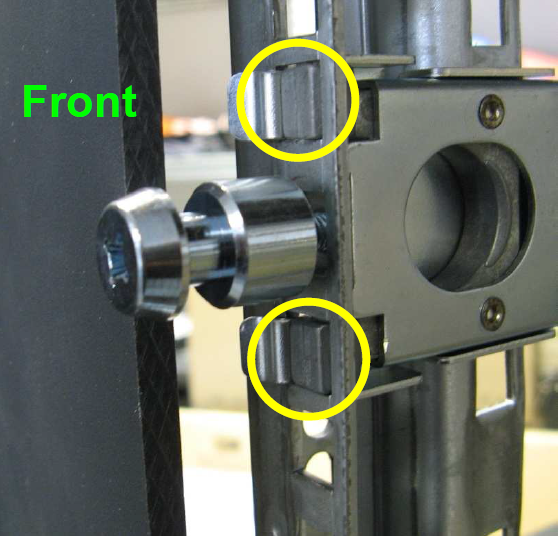

➤ Zorg ervoor dat de rechthoekige vergrendelingspennen correct in de rack-openingen verankerd zijn.
-

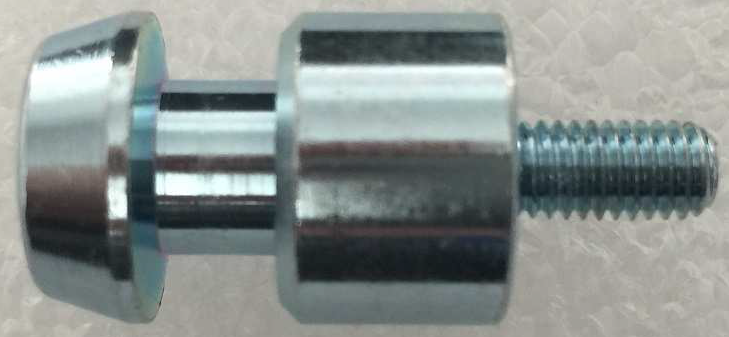

➤ Schroef de rack-rail aan de voorzijde van het rack vast met de vergrendelingsnop.
-

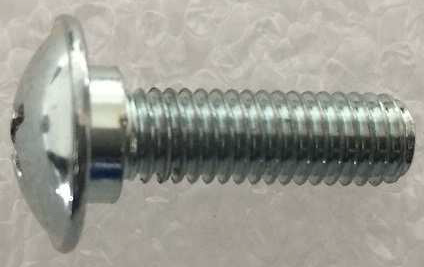

➤ Schroef de rack-rail aan de achterkant van het rack vast met de vergrendelingsschroef.

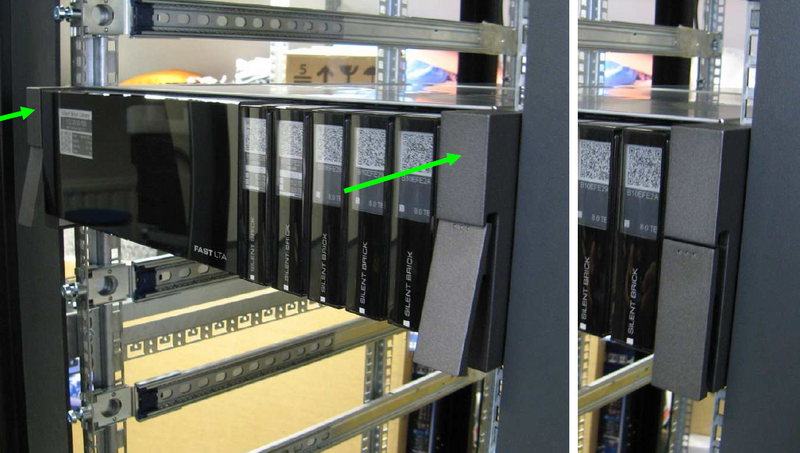

Controller/Shelf in rack plaatsen
Om een controller of een Shelf in een rack te plaatsen, gaat u als volgt te werk:
-
➤ Trek de buitenste rack-rails zo ver mogelijk uit het rack.
-
➤ Hang het apparaat zo in dat de binnenste rack-rails in de buitenste rack-rails glijden.
-
➤ Schuif het apparaat in het rack totdat het stopt.
-
➤ Bedien de ontgrendelingshendel.
-
➤ Schuif het apparaat in het rack totdat de vergrendeling vastklikt.
Afbeelding: Vergrendeling
