Rackrail demonteren
De rack-rails moeten eerst in twee delen worden gedemonteerd. Volg hiervoor de onderstaande stappen:
-

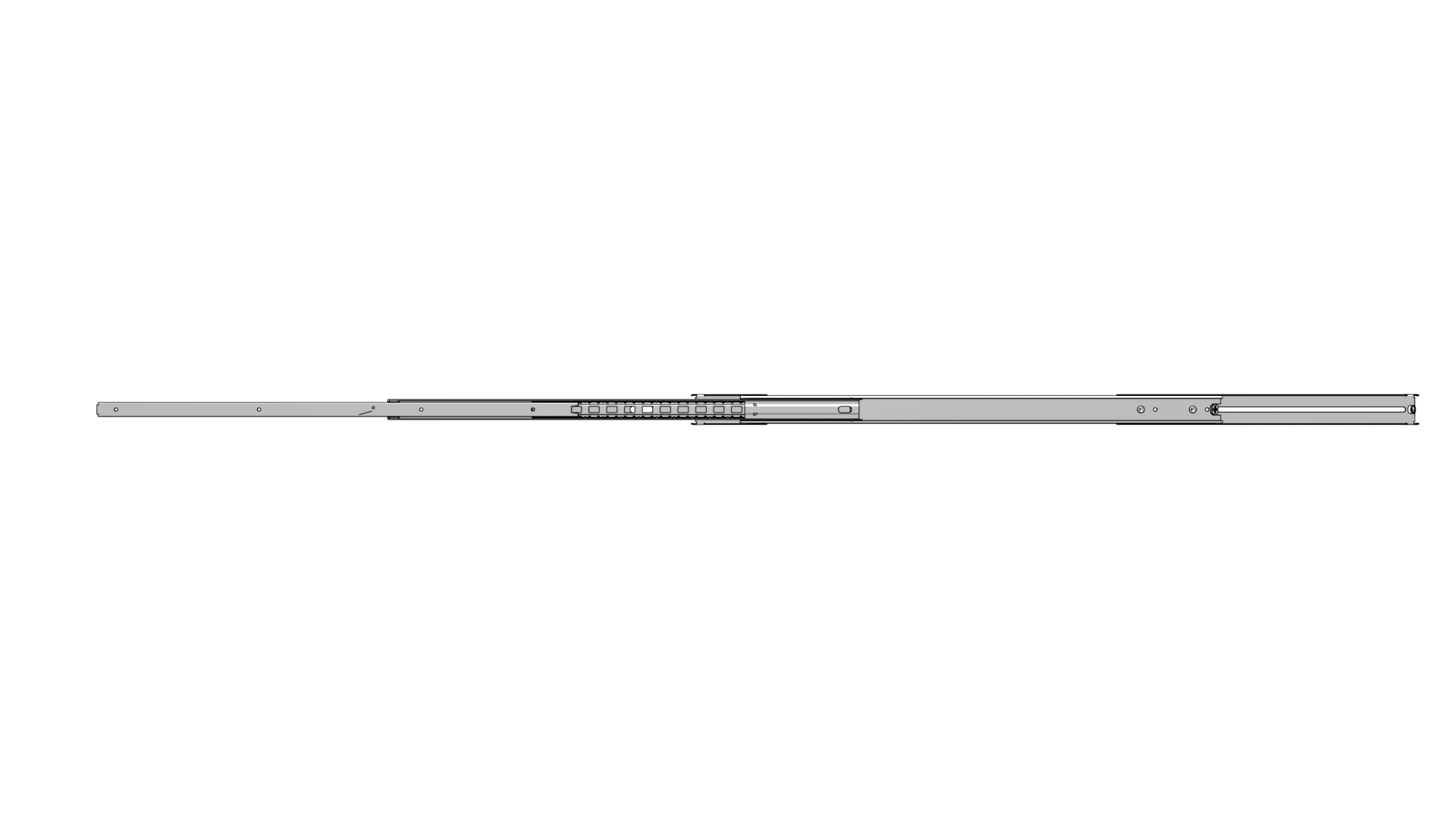

➤ Trek de interne rail uit de externe rail totdat de ontgrendelingshendel zichtbaar is.
-

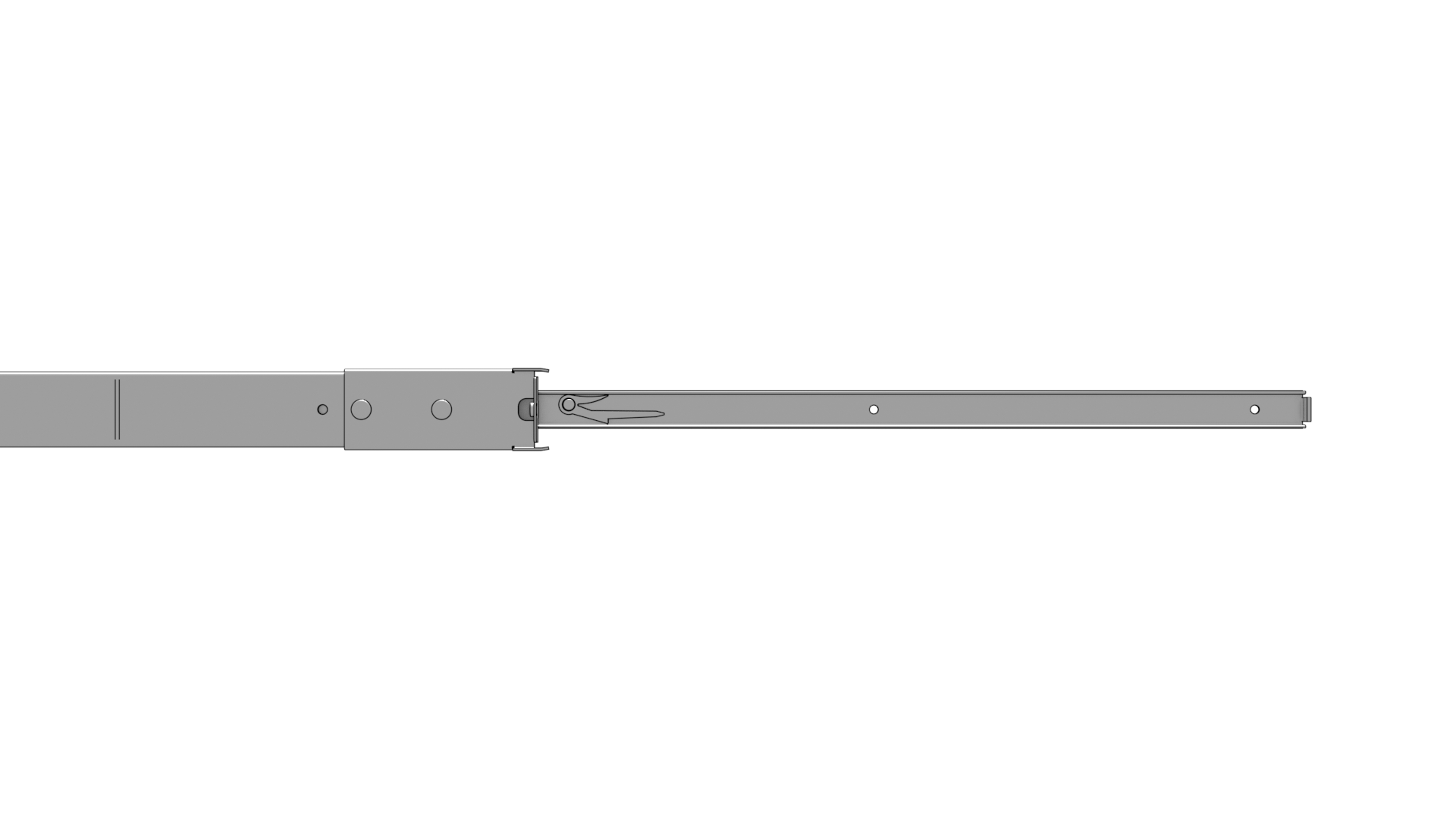

➤ Bedien de ontgrendelingshendel om de interne rail uit het railpakket te kunnen trekken.

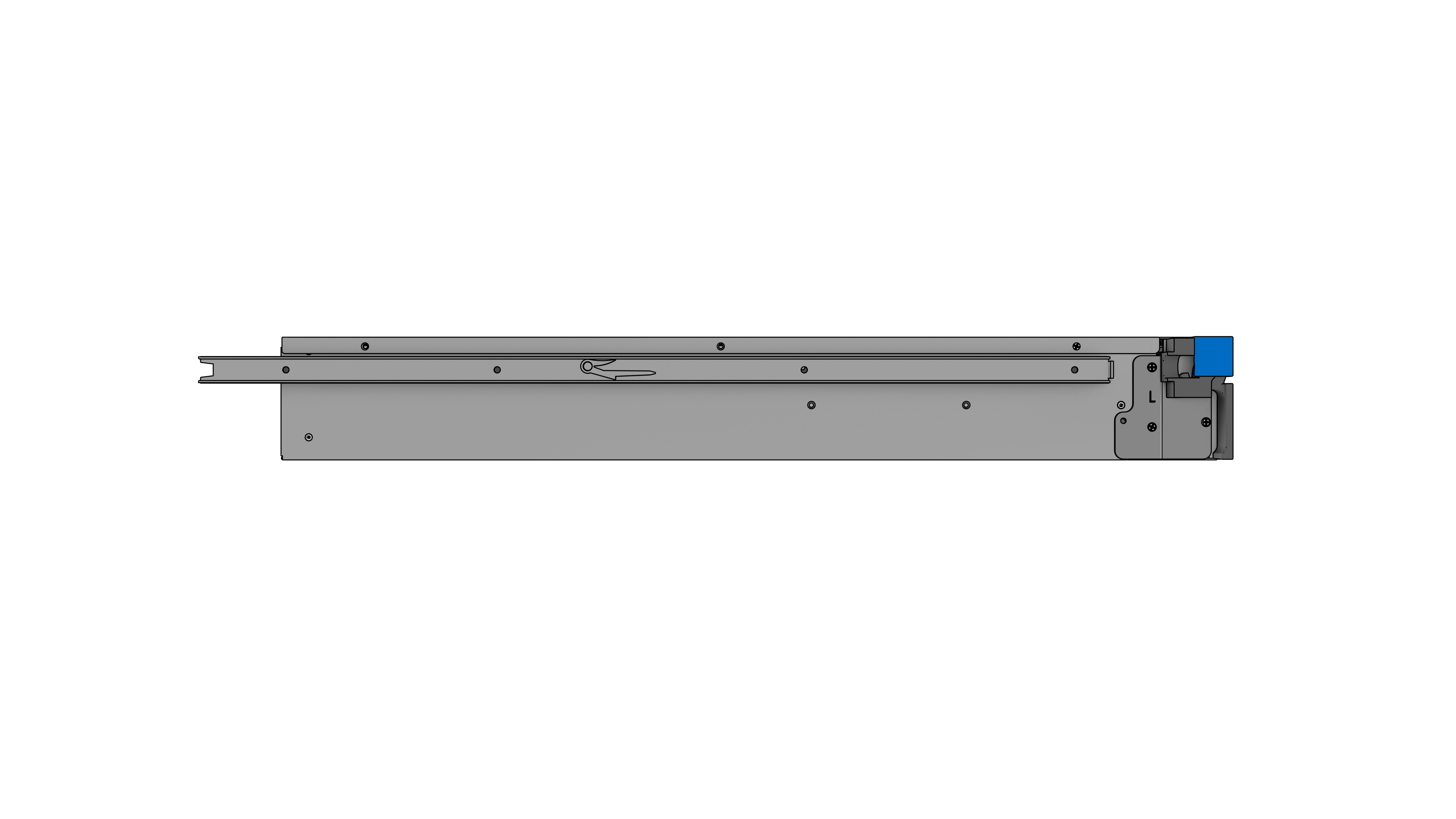

Interne rackrail op de controller monteren
-
➤ Monteer de interne rail met behulp van de bijgeleverde schroeven aan beide zijden van de Silent Brick Controller Pro.

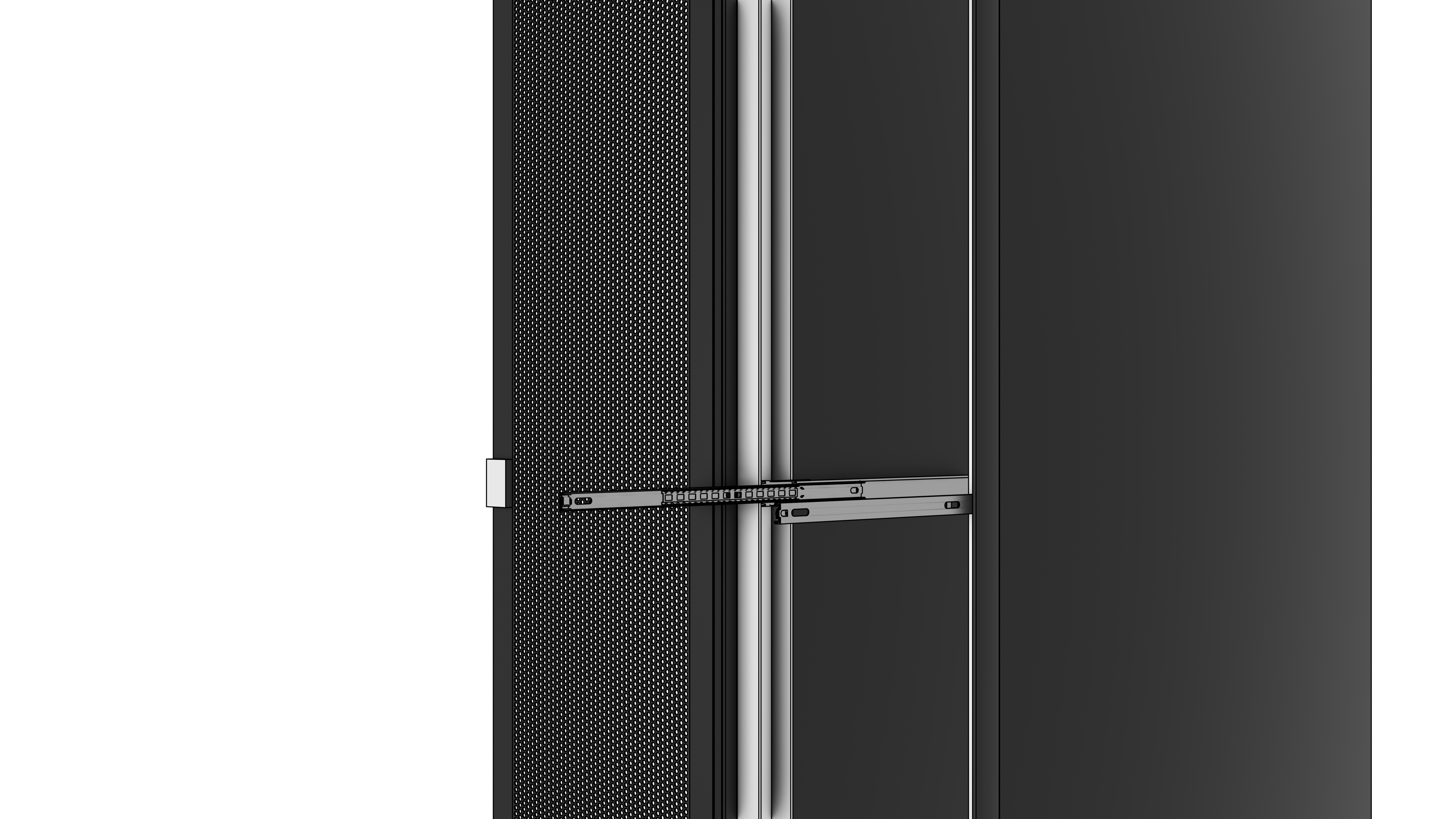

Externe rackrail in het rack monteren
-
➤ Monteer de externe rails met behulp van de bijgeleverde schroeven in het rack.
-
➤ Houd er rekening mee dat de vergrendelingspennen aan de voorkant van het rack moeten worden gebruikt. Deze dienen later voor de vergrendeling van de Silent Brick Controller Pro in het rack.

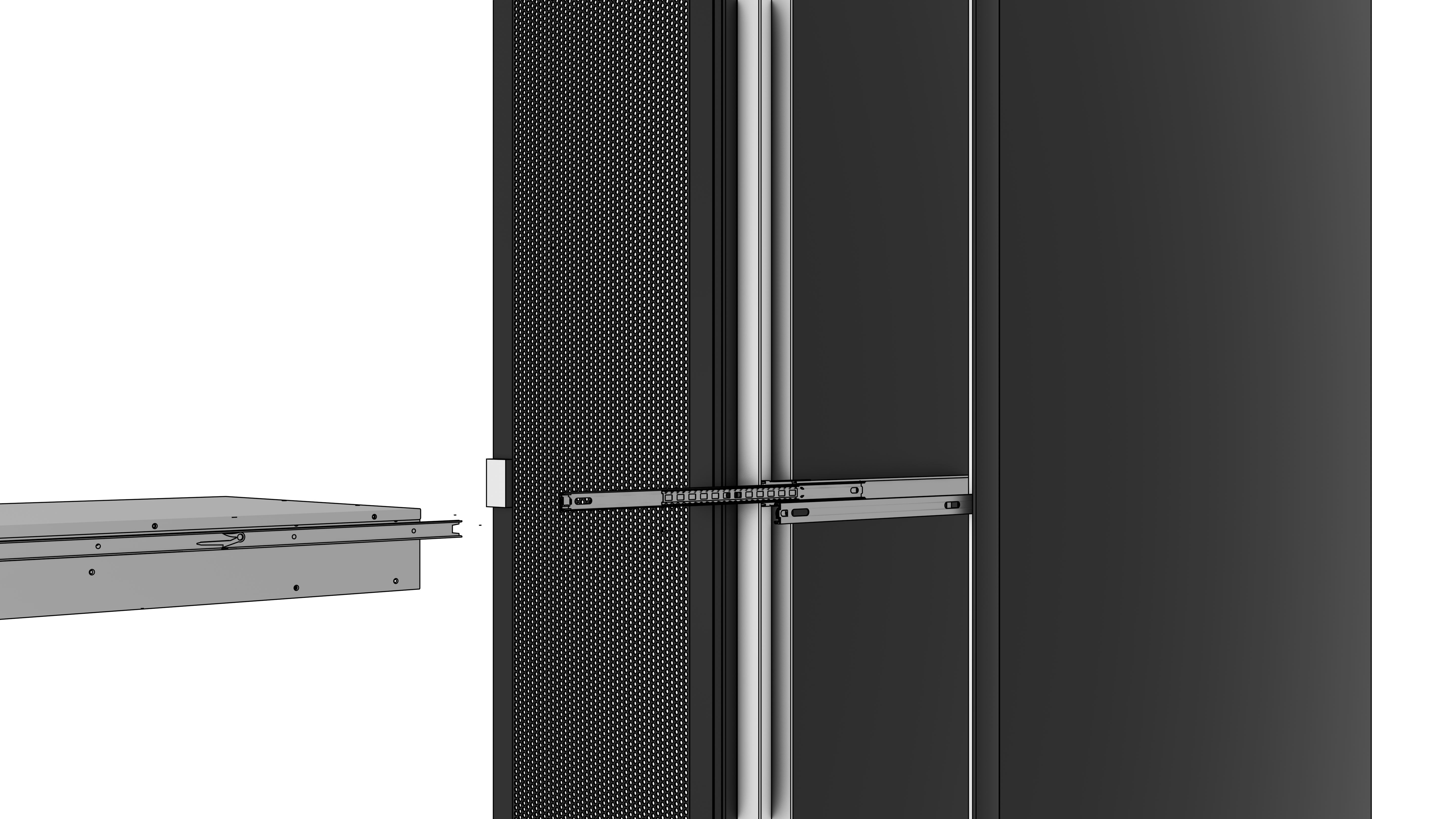

Controller inzetten
-
➤ Schuif nu de controller met de zijwaarts gemonteerde rails in de geleiding.
-
➤ Na het volledig inschuiven van de controller klikken zowel de geleidingsrails als de vergrendeling van de controller op de vergrendelingspen vast.
