Câblage du Silent Brick Max (Air)



  • ➤ Connectez l’appareil au port SAS du contrôleur.

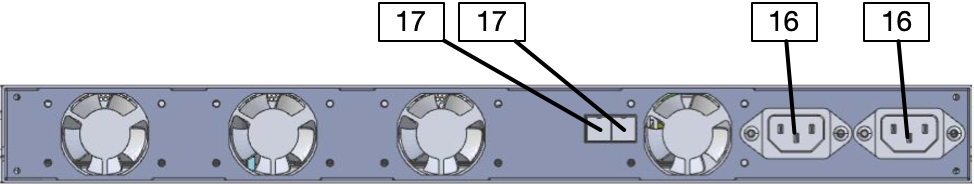

    • ➤ Utilisez pour cela les connecteurs SAS (17).

  • ➤ Connectez l’appareil au réseau électrique.

  • ➤ Utilisez pour cela les connecteurs des alimentations (16). Dans la mesure du possible, connectez chaque alimentation électrique à un circuit distinct.

Pour connecter plusieurs Silent Brick Max, il peut être nécessaire d’utiliser le switch SAS 16+1. Connectez-le également aux connecteurs SAS (17), puis aux médias Silent Brick Max.
