Si votre Système Silent Brick est composé de plusieurs contrôleurs et Shelves (par exemple un contrôleur et un Shelf), vous devez d'abord effectuer les opérations suivantes :
-
➤ Établissez la connexion réseau interne entre le contrôleur et le Shelf.
-
➤ Utilisez à cet effet les connecteurs (19) pour la communication du contrôleur et les connecteurs (18) pour la communication du Shelf.
-
➤ Établissez la connexion SAS. Utilisez à cet effet les connecteurs SAS (17).
Si votre Système Silent Brick se compose d'un seul appareil, ou si vous avez déjà connecté plusieurs appareils entre eux, procédez comme suit :
-

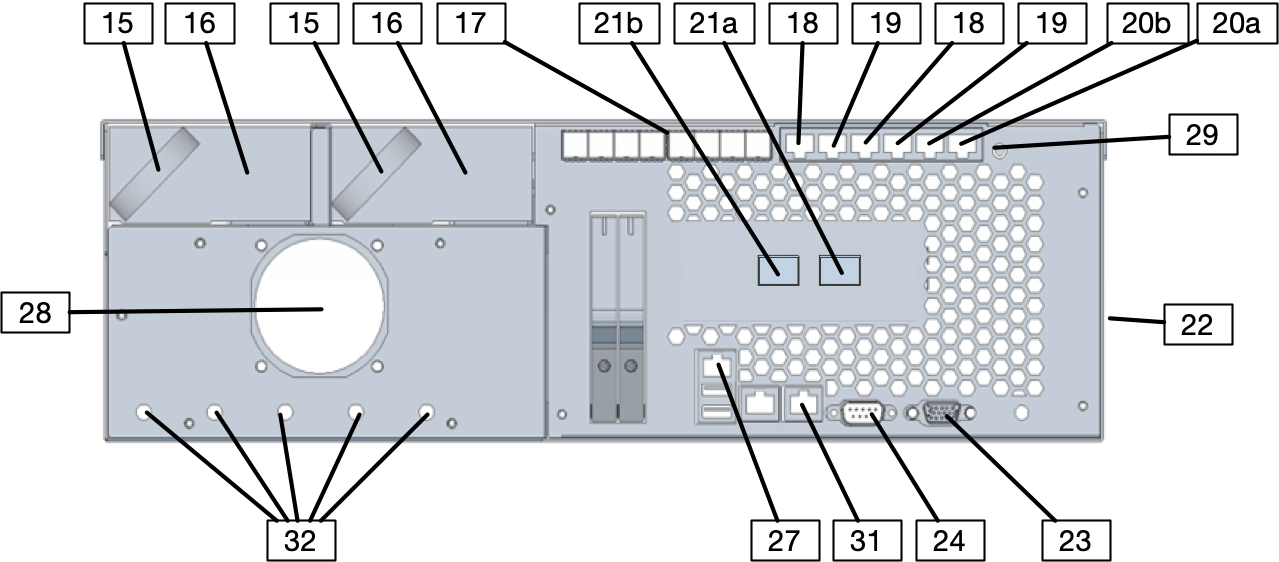

➤ Sur un Contrôleur Silent Brick G5000 Rév. 1, connectez le câble Ethernet Loop afin de relier le contrôleur à ses Bricks internes.
-
➤ Connectez un câble Ethernet en boucle ainsi qu’un câble SAS en boucle sur un Contrôleur Silent Brick G5000 Rév. 2 afin de relier le contrôleur à ses Bricks internes.
-

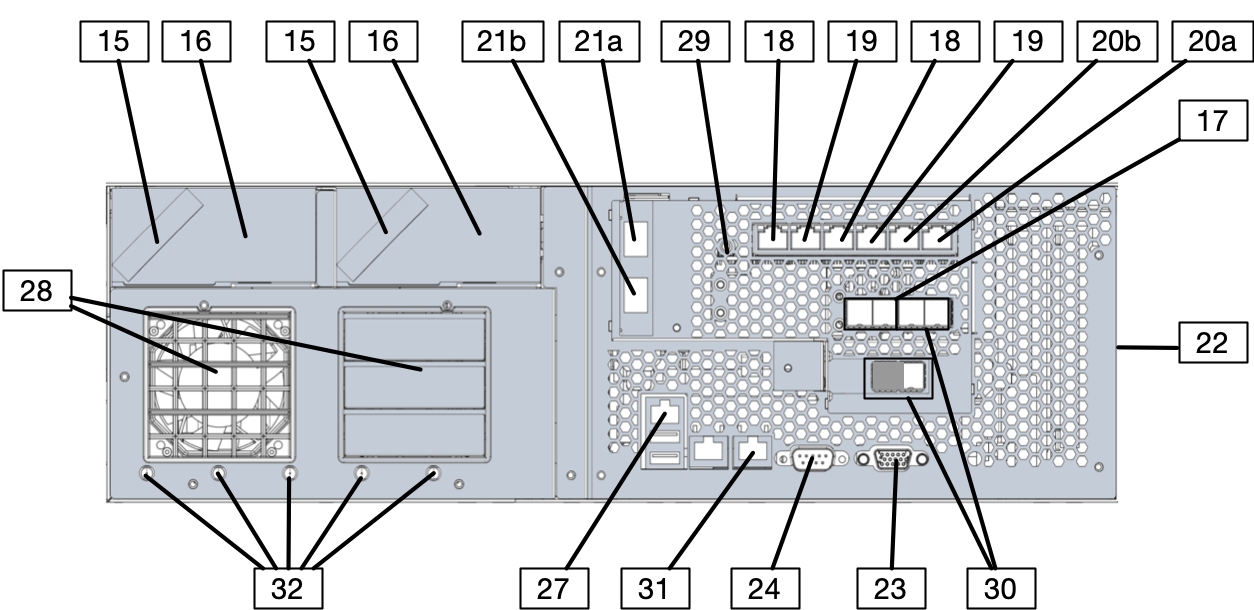

➤ Connectez un câble Ethernet en boucle ainsi que les deux câbles SAS en boucle sur un Contrôleur Silent Brick G5200 afin de relier le contrôleur à ses Bricks internes.
-
➤ Utilisez à cet effet les connecteurs (19) pour la communication du contrôleur et les connecteurs (18) pour la communication du Shelf.
-
➤ Connectez l’appareil au réseau de gestion (optionnel).
-
➤ Utilisez pour cela les connecteurs de gestion (20).
-
-
➤ Connectez l’appareil au réseau de données/gestion.
-
➤ Utilisez pour cela les connecteurs de données (21).
-
➤ Connectez l’appareil au réseau électrique.
-
➤ Utilisez pour cela les connecteurs des alimentations (16). Dans la mesure du possible, connectez chaque alimentation électrique à un circuit distinct.
