Si votre Système Silent Brick comprend un Contrôleur Silent Brick ainsi qu’un Silent Brick Max, vous devez d’abord effectuer les opérations suivantes :
-

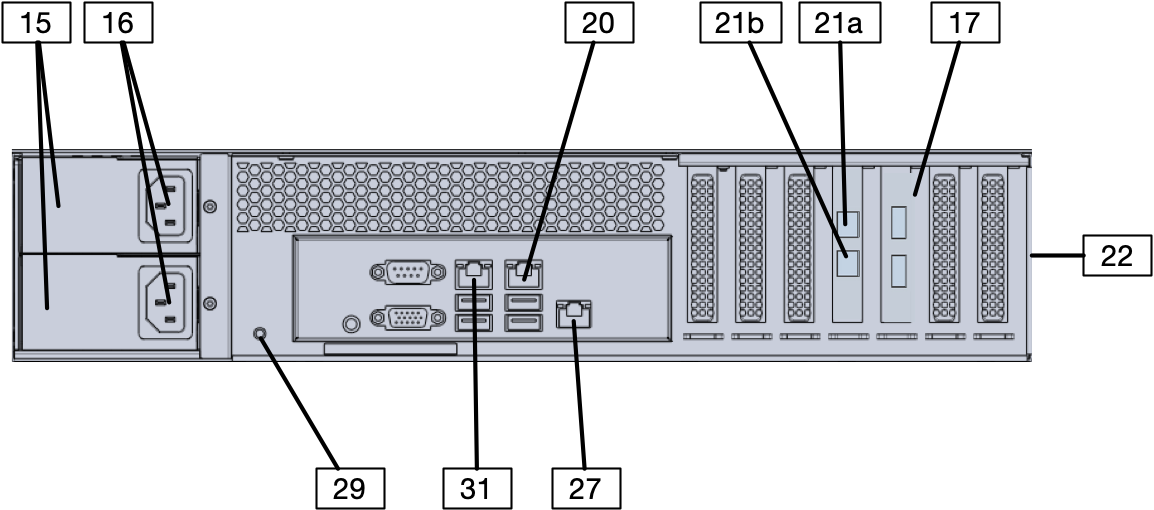

➤ Établissez une connexion SAS entre le Contrôleur Silent Brick Pro et le Silent Brick Max.
-
➤ Utilisez pour cela les connecteurs SAS (17).
Pour connecter plusieurs Silent Brick Max, il peut être nécessaire d’utiliser le switch SAS 16+1. Connectez-le également aux connecteurs SAS (17), puis aux médias Silent Brick Max.
-
➤ Connectez l’appareil au réseau de gestion (optionnel).
-
➤ Utilisez pour cela la prise de gestion (20).
-
-
➤ Connectez le port IPMI au réseau de gestion.
-
➤ Utilisez à cette fin la prise IPMI (27).
-
-
➤ Connectez l’appareil au réseau de données/gestion.
-
➤ Utilisez pour cela les connecteurs de données (21).
-
-
➤ Connectez l’appareil au réseau électrique.
-
➤ Utilisez pour cela les connecteurs des alimentations (16). Dans la mesure du possible, connectez chaque alimentation électrique à un circuit distinct.
Une description détaillée de toutes les connexions est disponible dans la documentation du Contrôleur Silent Brick Pro.
