Le contrôleur de la Série X

L’appareil ne doit être ouvert que par du personnel spécialisé.

L’appareil doit être connecté à une prise avec mise à la terre.

Assurez-vous d’un accès facile aux prises électriques.

Attention, risque d’électrocution : pour interrompre l’alimentation électrique, toutes les sources d’énergie doivent être déconnectées afin d’éliminer tout risque de choc électrique.

Block Image

Attention, risque d’électrocution

Block Image


Le contrôleur Silent Brick Série X est l’unité de base. Le contrôleur comprend l’unité de commande pour le Système Silent Brick, jusqu’à 8 emplacements (13) pour les conteneurs de stockage Silent Brick Pro, ainsi que deux alimentations (16) pour l’alimentation électrique.

Aux coins inférieurs de la face avant de l’appareil se trouvent les leviers d’arrêt (14). Ces leviers permettent de libérer l’ancrage entre l’appareil et les rails de baie.



Image 2025-01-30 at 10.19.57-20250130-092000.png

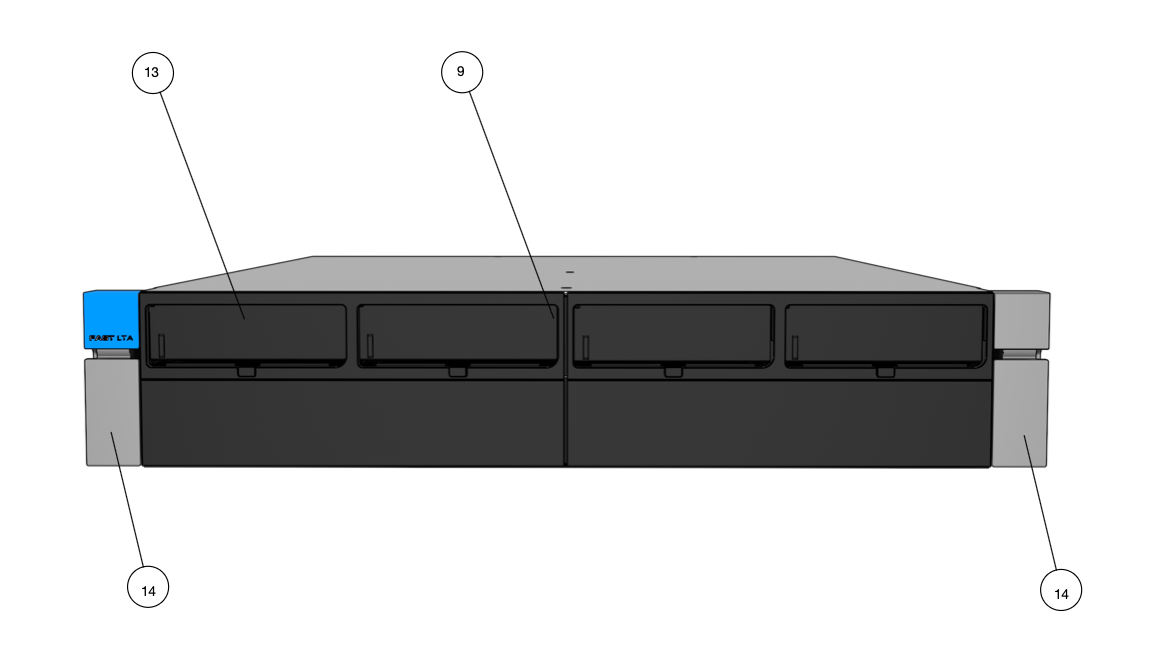

Fig. : Contrôleur Silent Brick Série X, face avant



Désignation

9

Indicateur d’état de fonctionnement du Silent Brick Slot

13

Emplacements pour Silent Bricks

14

Levier d’arrêt






Désignation

15

Alimentation

16

Connecteur d’alimentation C13

17

Connecteurs SAS pour la connexion des extensions (SFF-8644)

20

Connecteur de gestion (Ethernet RJ45 1 Gbit)

21a

Connexion de données Data1

21b

Connexion de données Data2

22

Rails de baie

27

Connecteur IPMI (Ethernet 1 Go RJ45, interface web indépendante pour la surveillance matérielle)

29

Alimentation électrique

31

Interface de dernier recours

33

Connecteur Fibre Channel optionnel (2x32 Gbit)
