Le contrôleur de la Série G

L’appareil ne doit être ouvert que par du personnel spécialisé.

L’appareil doit être connecté à une prise avec mise à la terre.

Assurez-vous d’un accès facile aux prises électriques.

Attention, risque d’électrocution : pour interrompre l’alimentation électrique, toutes les sources d’énergie doivent être déconnectées afin d’éliminer tout risque de choc électrique.

Block Image

Attention, risque d’électrocution

Block Image


Le contrôleur est l’unité de base de la Bibliothèque Silent Brick. Il comprend l’Unité de commande (12) de la Bibliothèque Silent Brick, cinq emplacements (13) pour les Conteneurs de stockage Silent Brick, ainsi que deux alimentations (16) pour l’alimentation électrique.

À l’avant de l’appareil, dans le coin supérieur gauche, se trouvent trois voyants lumineux (10). Ils indiquent l’état de l’appareil comme suit :

  • Vert : Le système est actif.

  • Jaune : Le système est en mode veille.

  • Rouge : Le système a détecté une erreur (Cette LED s’allume en plus de l’indicateur d’état de fonctionnement).

Dans le coin supérieur gauche de l’Unité de commande se trouve un écran ePaper (11). Celui-ci contient les informations suivantes concernant la Bibliothèque Silent Brick :

  • Adresse IPv4,

  • Adresse IPv6 ou Adresse IPv4 du réseau de données en cas de coupure réseau,

  • Nom,

  • Version,

  • Capacité de stockage,

  • Statut,

  • Code QR.

Aux coins inférieurs de la face avant de l’appareil se trouvent les leviers d’arrêt (14). Ces leviers permettent de libérer l’ancrage entre l’appareil et les rails de baie.

Block Image

Fig. : Vue d’ensemble du contrôleur

Block Image

Fig. : Face avant du contrôleur

Désignation

10

Indicateur de l’état de fonctionnement

11

Écran ePaper

12

Unité de commande

13

Emplacements pour Silent Bricks

14

Levier d’arrêt

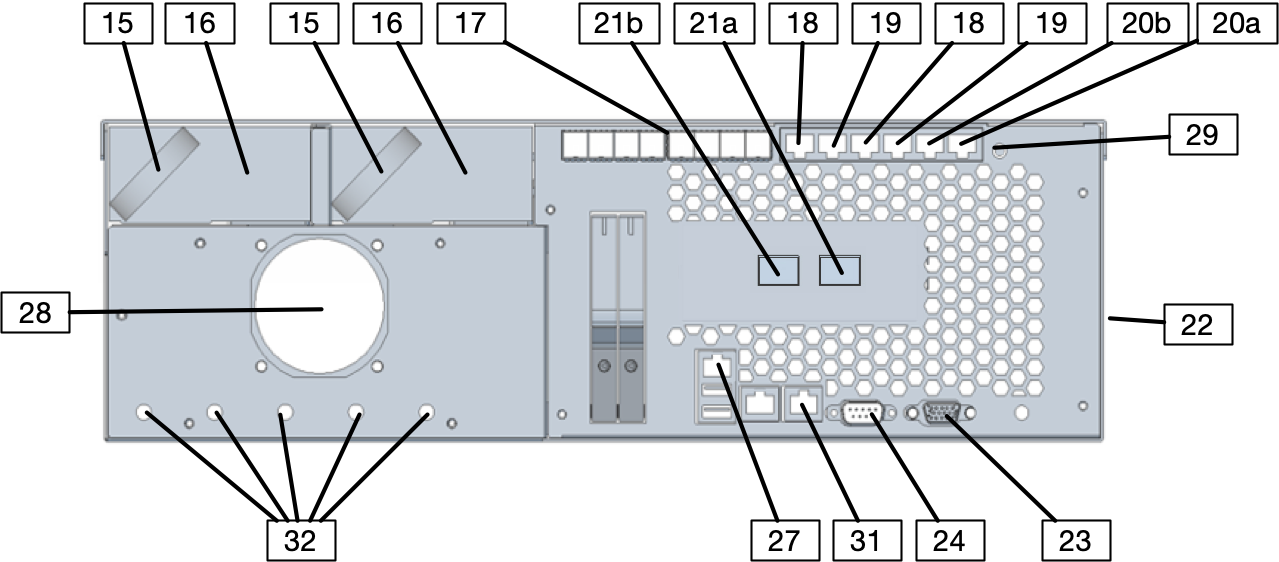

Dos du contrôleur Révision 1

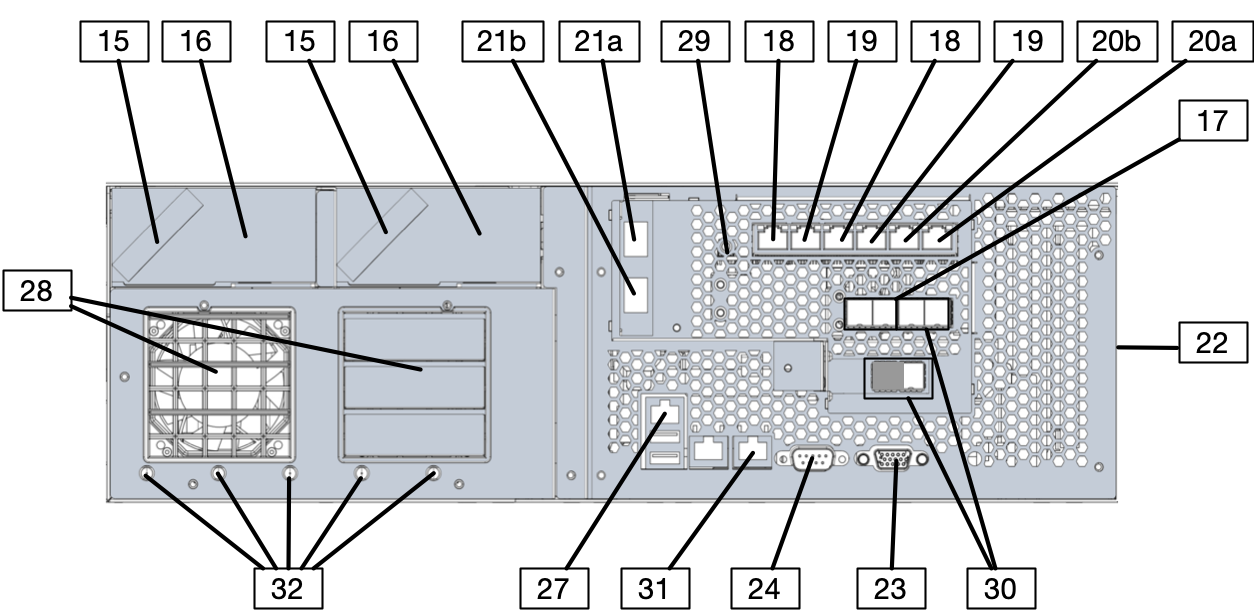

Dos du contrôleur Révision 2

Désignation

15

Poignée

16

Alimentation

17

Connecteurs SAS pour la connexion des extensions (SFF-8644)

18

Connecteurs de communication Shelf (Ethernet 100 Mbit RJ45 / Ethernet 1 Gbit RJ45)

19

Connecteurs de communication du contrôleur (Ethernet 100 Mbit RJ45 / Ethernet 1 Gbit RJ45)

20a

Connexion de gestion Mgmt1
(Ethernet 100 Mbit RJ45 / Ethernet 1 Go RJ45)

20b

Connecteur de gestion Mgmt2
(Ethernet 100 Mbit RJ45 / Ethernet 1 Go RJ45)

21a

Connecteur de données Data 1
(Fibre Channel 8Gb | 16Gb | 32Gb ou Ethernet 10 Go SFP+ ou Ethernet 10 Go RJ45)

21b

Connecteur de données Data 2
(Fibre Channel 8Gb | 16Gb | 32Gb ou Ethernet 10 Go SFP+ ou Ethernet 10 Go RJ45)

22

Rails de baie

23

Prise VGA

24

Optionnel : port série (RS232)

26

Connecteurs USB

27

Connecteur IPMI (Ethernet 1 Go RJ45, interface web indépendante pour la surveillance matérielle)

28

Ventilateur

29

Alimentation électrique

30

Connecteurs SAS pour usage interne (SFF-8644)

31

Interface de dernier recours

32

Déverrouillage d’urgence des emplacements pour Silent Bricks
