L'appareil ne doit être ouvert que par du personnel spécialisé.
L’appareil doit être connecté à une prise avec mise à la terre.
Assurez-vous d’un accès facile aux prises électriques.
Attention, risque d’électrocution : pour interrompre l’alimentation électrique, toutes les sources d’énergie doivent être déconnectées afin d’éliminer tout risque de choc électrique.
Attention, risque d’électrocution
Le Disque unique est le plus petit système Silent Brick. Il comprend une unité de commande pour la Bibliothèque Silent Brick, un emplacement (13) pour Conteneur de stockage Silent Brick, ainsi que deux alimentations (16) pour l'alimentation électrique, et ne peut pas être étendu par Shelf.
À l'avant de l'appareil se trouvent trois voyants lumineux (10). Ils indiquent l’état de l’appareil comme suit :
-
Vert : Le système est actif.
-
Jaune : Le système est en mode veille.
-
Rouge : Le système a détecté une erreur (Cette LED s’allume en plus de l’indicateur d’état de fonctionnement).
Fig. : Face avant du Disque
|
N° |
Désignation |
|
10 |
Indicateur de l’état de fonctionnement |
|
13 |
Emplacement pour Silent Bricks |

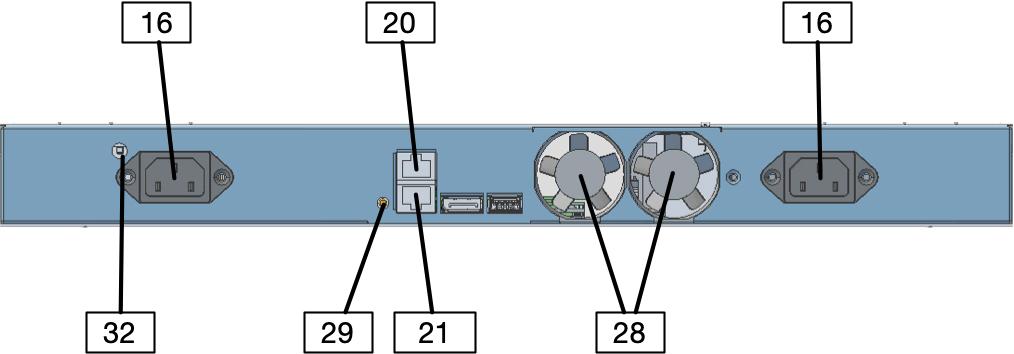

Fig. : Arrière du Disque unique
|
N° |
Désignation |
|
16 |
Alimentation |
|
20 |
Port de gestion Mgmt1
|
|
21 |
Port de données Data1
|
|
28 |
Ventilateur |
|
29 |
Alimentation électrique |
|
32 |
Déverrouillage d’urgence des emplacements pour Silent Bricks |
