Le Drive Plus

Attention, risque d’électrocution : pour interrompre l’alimentation électrique, toutes les sources d’énergie doivent être déconnectées afin d’éliminer tout risque de choc électrique.

Attention, risque d’électrocution

Le Drive Plus est la version plus grande du système d’entrée ou satellite. Le Drive Plus inclut une unité de commande pour la Bibliothèque Silent Brick, deux emplacements (13) pour les Conteneurs de stockage Silent Brick, ainsi que deux alimentations (16) pour l’alimentation électrique, et n’est pas extensible via Shelf.

Sur la face avant de l’appareil, à gauche de l’affichage, se trouvent trois voyants lumineux (10). Ils indiquent l’état de l’appareil comme suit :

• Vert : Le système est actif.

• Jaune : Le système est en mode veille.

• Rouge : Le système a détecté une erreur (Cette LED s’allume en plus de l’indicateur d’état de fonctionnement).

Au centre du Disque se trouve un écran ePaper (11). Celui-ci contient les informations suivantes concernant la Bibliothèque Silent Brick :

• Adresse IPv4,

• Adresse IPv6 ou Adresse IPv4 du réseau de données en cas de coupure réseau,

• Nom,

• Version,

• Capacité de stockage,

• Statut,

Aux coins inférieurs de la face avant de l’appareil se trouvent les leviers d’arrêt (14). Ces leviers permettent de libérer l’ancrage entre l’appareil et les rails de baie.

Fig. : face avant du Drive Plus

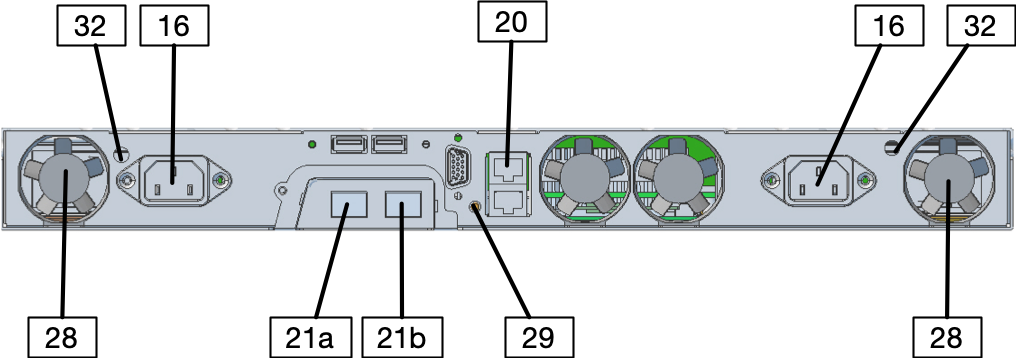

Fig. : arrière du Drive Plus
