Als uw Silent Brick Systeem uit meerdere controllers en Shelves bestaat (bijvoorbeeld één controller en één Shelf), dient u eerst de volgende handelingen uit te voeren:
-
➤ Maak de interne netwerkverbinding tussen de controller en het Shelf tot stand.
-
➤ Gebruik hiervoor de aansluitingen (19) voor controller-communicatie en de aansluitingen (18) voor Shelf-communicatie.
-
➤ Maak de SAS-verbinding. Gebruik hiervoor de SAS-aansluitingen (17).
Als uw Silent Brick Systeem uit één enkel apparaat bestaat, of als u meerdere apparaten reeds met elkaar verbonden heeft, gaat u als volgt te werk:
-
➤ Sluit bij een Silent Brick Controller G5000 Rev. 1 de Ethernet loop-kabel aan om de controller met zijn interne Bricks te verbinden.
-

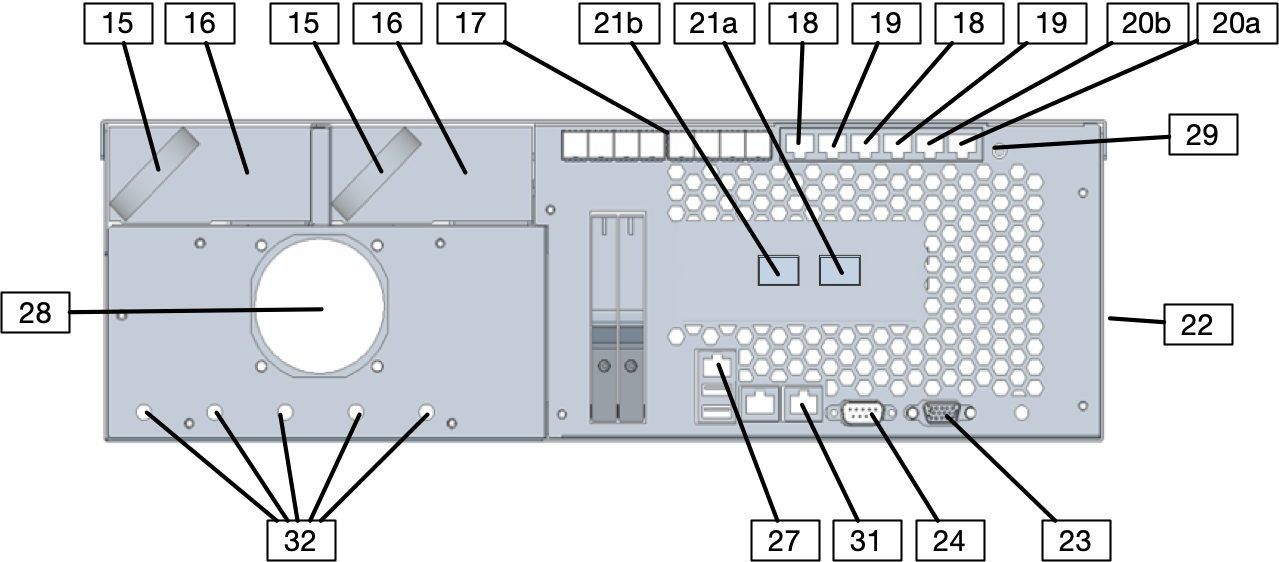

➤ Sluit bij een Silent Brick Controller G5000 Rev. 2 de Ethernet Loop-kabel en de SAS Loop-kabel aan om de controller met zijn interne Bricks te verbinden.
-

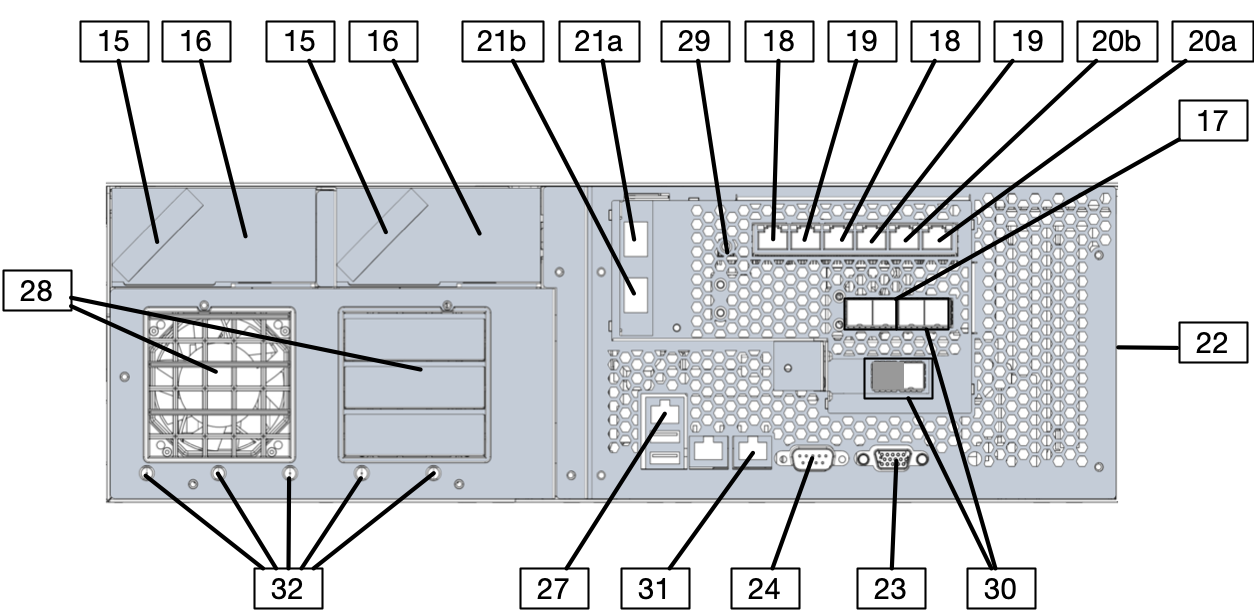

➤ Sluit bij een Silent Brick Controller G5200 de Ethernet Loop-kabel en beide SAS Loop-kabels aan om de controller met zijn interne Bricks te verbinden.
-
➤ Gebruik hiervoor de aansluitingen (19) voor controller-communicatie en de aansluitingen (18) voor Shelf-communicatie.
-
➤ Sluit het apparaat aan op het managementnetwerk (optioneel).
-
➤ Gebruik hiervoor de managementaansluitingen (20).
-
-
➤ Sluit het apparaat aan op het data-/managementnetwerk.
-
➤ Gebruik hiervoor de data-aansluitingen (21).
-
➤ Sluit het apparaat aan op het stroomnet.
-
➤ Gebruik hiervoor de aansluitingen op de voedingen (16). Sluit, indien mogelijk, elk voedingstoestel aan op een aparte stroomkring.
