Indien uw Silent Brick Systeem bestaat uit Controller en Silent Brick Max, dient u eerst de volgende stappen uit te voeren:
-

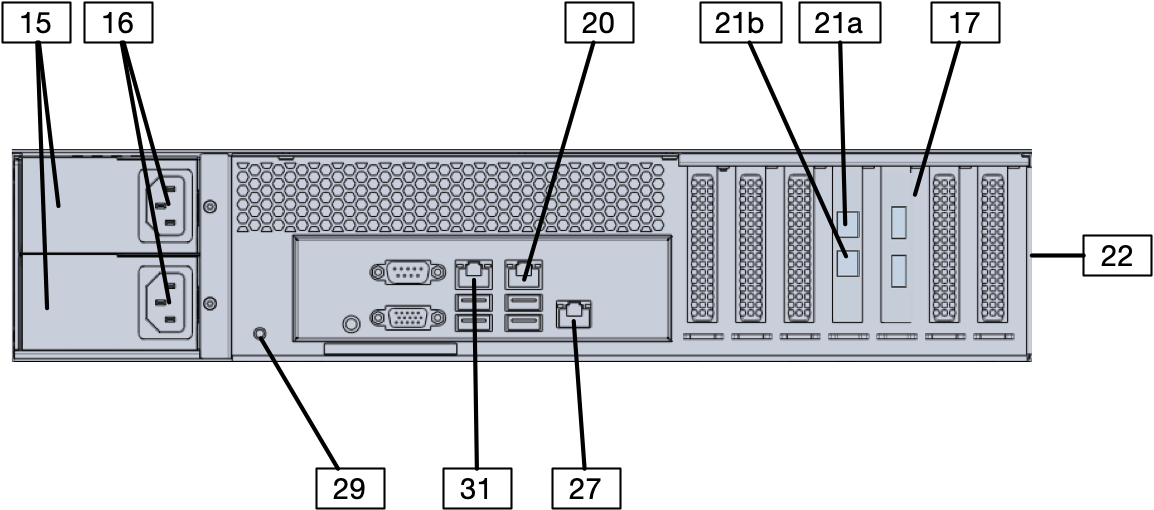

➤ Maak een SAS-verbinding tussen Silent Brick Controller Pro en Silent Brick Max.
-
➤ Gebruik hiervoor de SAS-aansluitingen (17).
Bij het aansluiten van meerdere Silent Brick Max dient mogelijk de SAS Switch 16+1 te worden gebruikt. Sluit deze ook aan op de SAS-aansluitingen (17) en vervolgens op de Silent Brick Max-media.
-
➤ Sluit het apparaat aan op het managementnetwerk (optioneel).
-
➤ Gebruik hiervoor de Management-aansluiting (20).
-
-
➤ Sluit de IPMI-poort aan op het beheernetwerk aan.
-
➤ Gebruik hiervoor de IPMI-connector (27).
-
-
➤ Sluit het apparaat aan op het data-/managementnetwerk.
-
➤ Gebruik hiervoor de data-aansluitingen (21).
-
-
➤ Sluit het apparaat aan op het stroomnet.
-
➤ Gebruik hiervoor de aansluitingen op de voedingen (16). Sluit, indien mogelijk, elk voedingstoestel aan op een aparte stroomkring.
Een gedetailleerde beschrijving van alle aansluitingen vindt u in de handleiding van de Silent Brick Pro Controller.
