Het apparaat mag alleen door vakbekwaam personeel worden geopend.
Het apparaat moet worden aangesloten op een stopcontact met aardingscontact.
Zorg voor gemakkelijke toegang tot de stopcontacten.
Voorzichtig, gevaar voor elektrische schokken: Om de voedingsvoorziening te onderbreken, moeten alle stroombronnen worden losgekoppeld om het risico op een elektrische schok te vermijden.
Voorzichtig, gevaar voor elektrische schokken

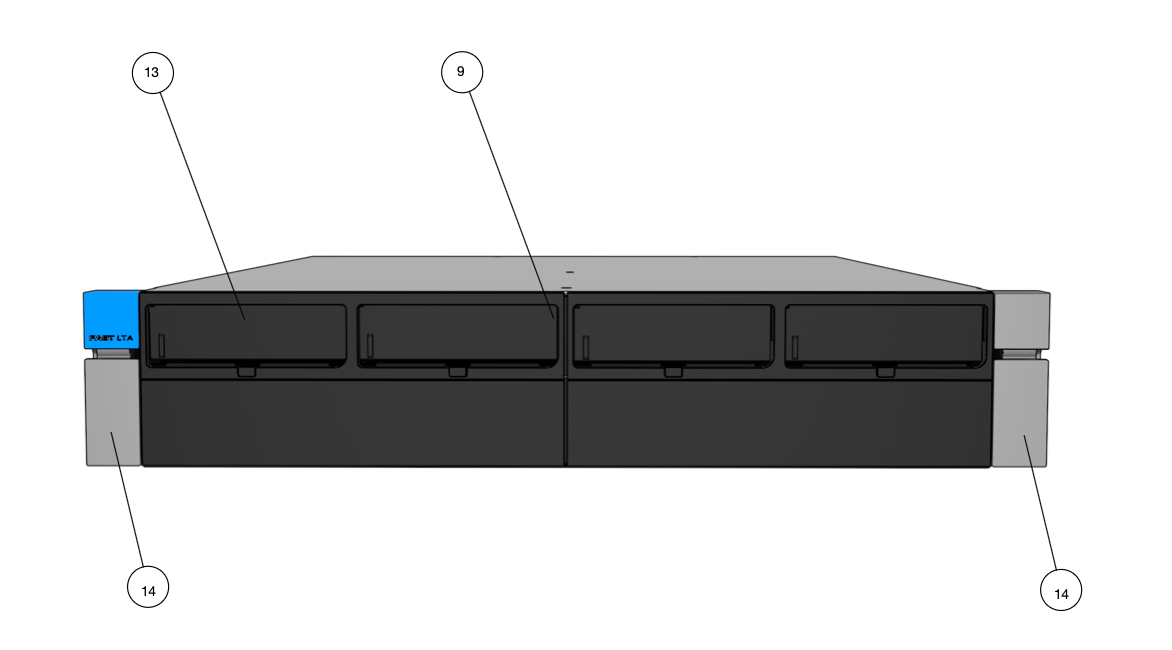

De Silent Brick Controller X-serie is de basiseenheid. De controller bevat de besturingseenheid voor het Silent Brick Systeem, tot 8 sleuven (13) voor Silent Brick Pro-opslagcontainers, en twee voedingen (16) voor energievoorziening.
Aan de onderste hoeken van de voorkant van het apparaat bevinden zich de vergrendelingshendels (14). Met deze hendels kan de verankering tussen het apparaat en de rack-rails worden losgemaakt.
|
Nr. |
Benaming |
|
9 |
Bedrijfstoestandweergave van het Silent Brick-slot |
|
13 |
Slots voor Silent Bricks |
|
14 |
Vergrendelingshendel |
|

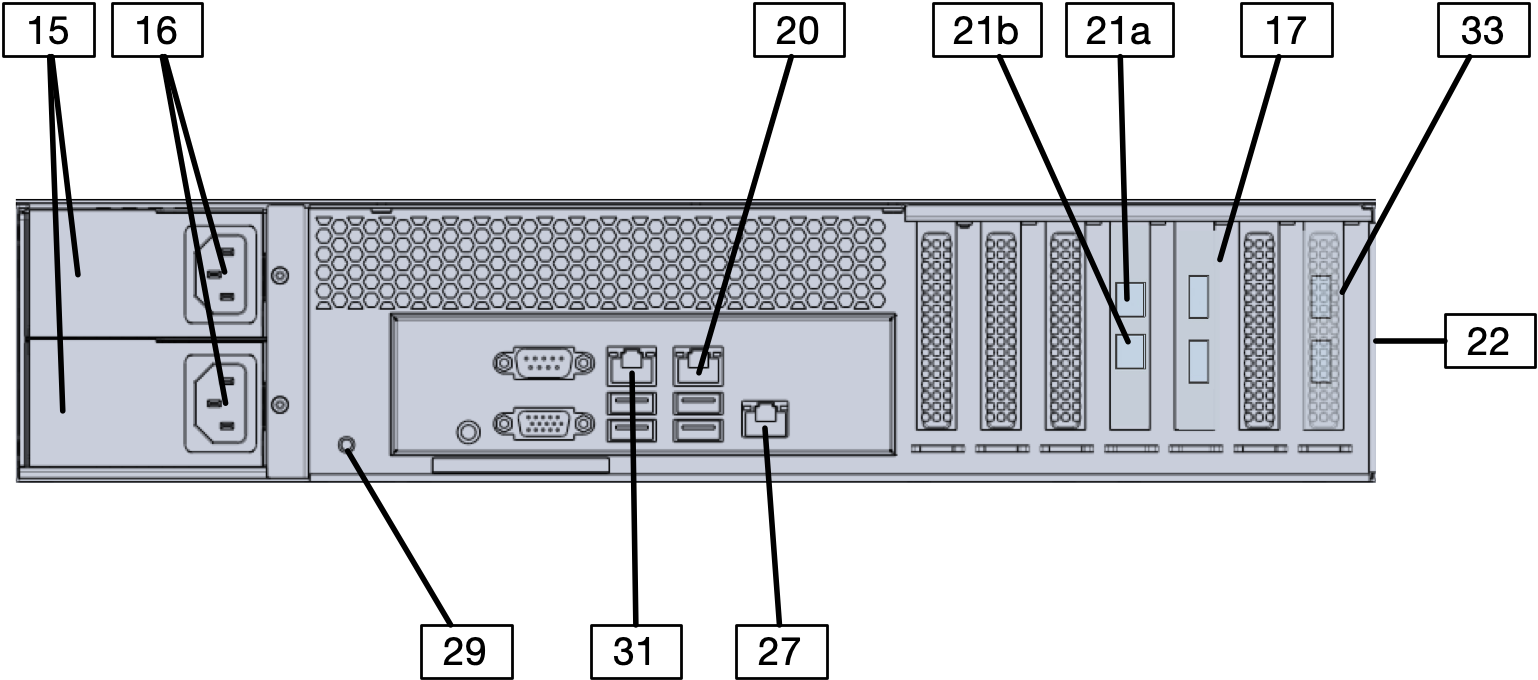

Nr. |
Benaming |
|
15 |
Voeding |
|
16 |
Koudapparaataansluiting C13 |
|
17 |
SAS-aansluitingen voor de aansluiting van uitbreidingen (SFF-8644) |
|
20 |
Beheerpoort (1Gbit Ethernet RJ45) |
|
21a |
Data-aansluiting Data1 |
|
21b |
Data-aansluiting Data2 |
|
22 |
Rack-rails |
|
27 |
IPMI-aansluiting (1GB Ethernet RJ45, onafhankelijk webinterface voor hardwaremonitoring) |
|
29 |
Stroom |
|
31 |
Last Resort Interface |
|
33 |
Optionele Fibre Channel-aansluiting (2x32Gbit) |
