Het apparaat mag uitsluitend door vakbekwaam personeel worden geopend.
Het apparaat moet worden aangesloten op een stopcontact met aardingscontact.
Zorg voor gemakkelijke toegang tot de stopcontacten.
Voorzichtig, gevaar voor elektrische schokken: Om de voedingsvoorziening te onderbreken, moeten alle stroombronnen worden losgekoppeld om het risico op een elektrische schok te vermijden.
Voorzichtig, gevaar voor elektrische schokken
De Single Drive is het kleinste Silent Brick Systeem. De Single Drive bevat een besturingseenheid voor de Silent Brick Bibliotheek, een sleuf (13) voor Silent Brick opslagcontainers, evenals twee voedingen (16) voor de energievoorziening en is niet uitbreidbaar via Shelf.
Aan de voorzijde van het apparaat bevinden zich drie lichtdiodes (10). Deze geven de status van het apparaat als volgt aan:
-
Groen: het systeem is actief.
-
Geel: het systeem bevindt zich in de standbymodus.
-
Rood: Het systeem heeft een fout vastgesteld (deze LED brandt naast de bedrijfstoestand).
Afbeelding: Drive voorkant
|
Nr. |
Benaming |
|
10 |
Bedrijfstoestandindicatie |
|
13 |
Sleuf voor Silent Bricks |

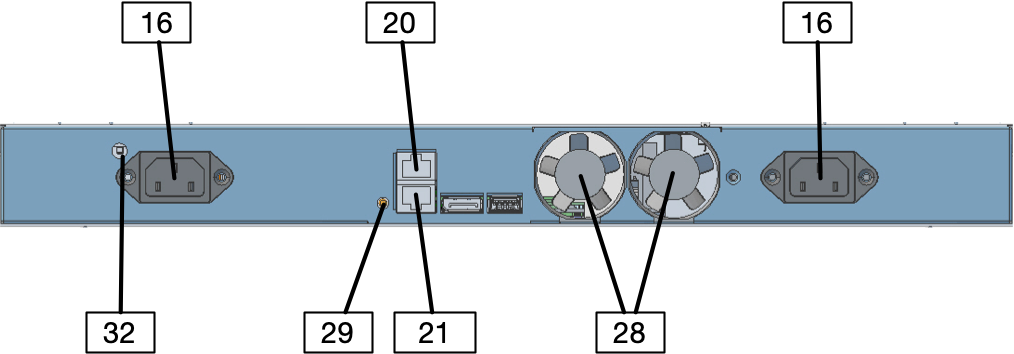

Afbeelding: achterzijde van de Single Drive
|
Nr. |
Benaming |
|
16 |
Voeding |
|
20 |
Beheerinterface Mgmt1
|
|
21 |
Gegevensinterface Data1
|
|
28 |
Ventilator |
|
29 |
Stroom |
|
32 |
Noodontgrendeling van de stekkerplaatsen voor Silent Bricks |
