De controller van de G-serie

Voorzichtig, gevaar voor elektrische schokken: Om de voedingsvoorziening te onderbreken, moeten alle stroombronnen worden losgekoppeld om het risico op een elektrische schok te vermijden.

Voorzichtig, gevaar voor elektrische schokken

De controller is de basiseenheid van de Silent Brick Bibliotheek. De controller bevat de besturingseenheid (12) voor de Silent Brick Bibliotheek, vijf slots (13) voor Silent Brick opslagcontainers, en twee voedingen (16) voor de stroomvoorziening.

Aan de voorkant van het apparaat bevinden zich in de bovenste linkerhoek drie lichtdiodes (10). Deze geven de status van het apparaat als volgt aan:

• Groen: het systeem is actief.

• Geel: het systeem bevindt zich in de standbymodus.

• Rood: Het systeem heeft een fout vastgesteld (deze LED brandt naast de bedrijfstoestand).

In de linkerbovenhoek van de besturingseenheid bevindt zich een ePaper-display (11). Dit bevat de volgende informatie over de Silent Brick Bibliotheek:

• IPv4-adres,

• IPv6-adres of IPv4-adres van het datanetwerk bij netwerkscheiding,

• Naam,

• Versie,

• Opslagcapaciteit,

• Status,

• QR-code.

Aan de onderste hoeken van de voorkant van het apparaat bevinden zich de vergrendelingshendels (14). Met deze hendels kan de verankering tussen het apparaat en de rack-rails worden losgemaakt.

Afbeelding: overzicht van de controller

Afbeelding: voorzijde van de controller

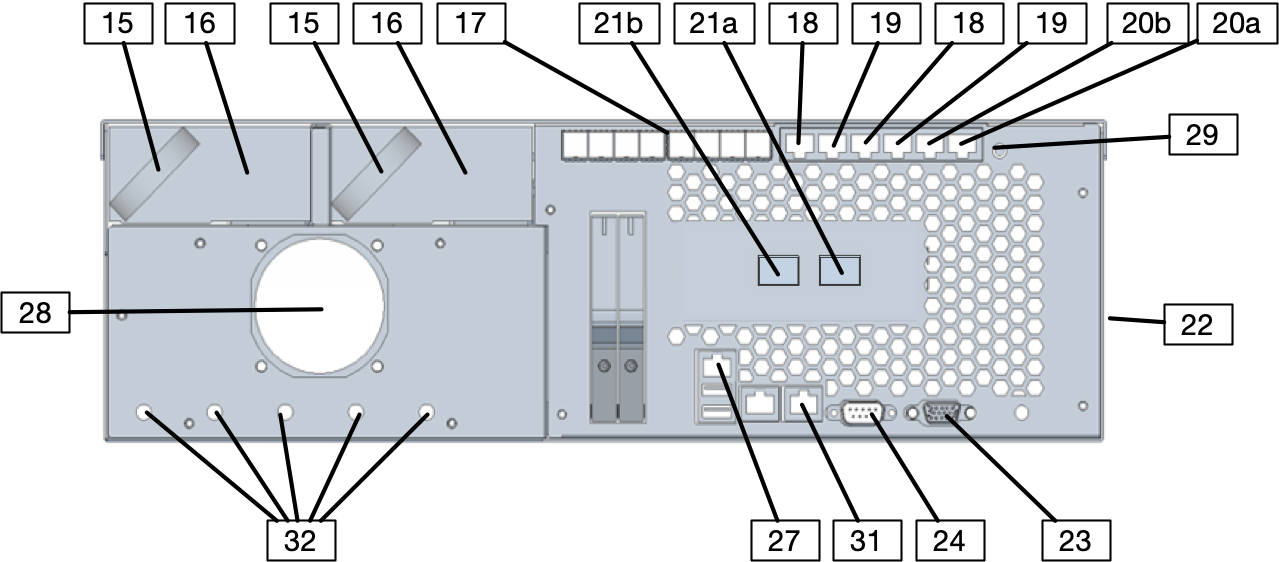

Controller revisie 1, achterzijde

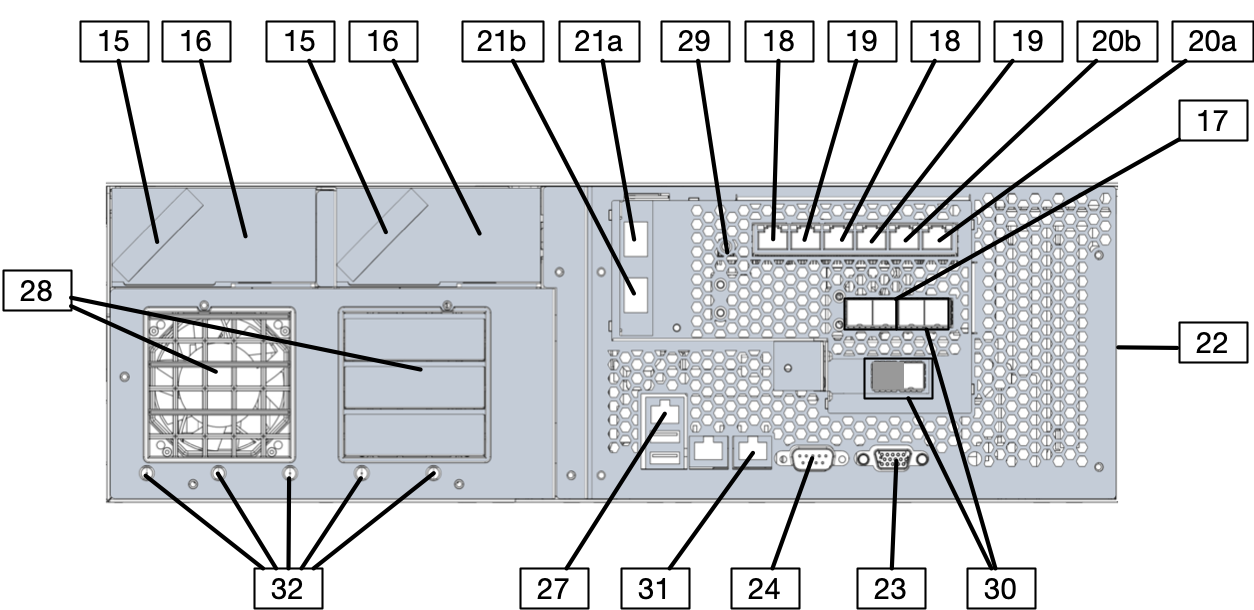

Controller revisie 2, achterzijde
