De Drive Plus

Voorzichtig, gevaar voor elektrische schokken: Om de voedingsvoorziening te onderbreken, moeten alle stroombronnen worden losgekoppeld om het risico op een elektrische schok te vermijden.

Voorzichtig, gevaar voor elektrische schokken

De Drive Plus is de grotere variant van het instap- of satellietsysteem. De Drive Plus bevat een besturingseenheid voor de Silent Brick Bibliotheek, twee stekkerplaatsen (13) voor Silent Brick opslagcontainers, evenals twee voedingen (16) voor de energievoorziening en is niet uitbreidbaar met Shelf.

Aan de voorzijde van het apparaat bevinden zich links naast het display drie lichtdiodes (10). Deze geven de status van het apparaat als volgt aan:

• Groen: het systeem is actief.

• Geel: het systeem bevindt zich in de standbymodus.

• Rood: Het systeem heeft een fout vastgesteld (deze LED brandt naast de bedrijfstoestand).

In het midden van de drive bevindt zich een ePaper-display (11). Dit bevat de volgende informatie over de Silent Brick Bibliotheek:

• IPv4-adres,

• IPv6-adres of IPv4-adres van het datanetwerk bij netwerkscheiding,

• Naam,

• Versie,

• Opslagcapaciteit,

• Status,

Aan de onderste hoeken van de voorkant van het apparaat bevinden zich de vergrendelingshendels (14). Met deze hendels kan de verankering tussen het apparaat en de rack-rails worden losgemaakt.

Afb.: Voorzijde Drive Plus

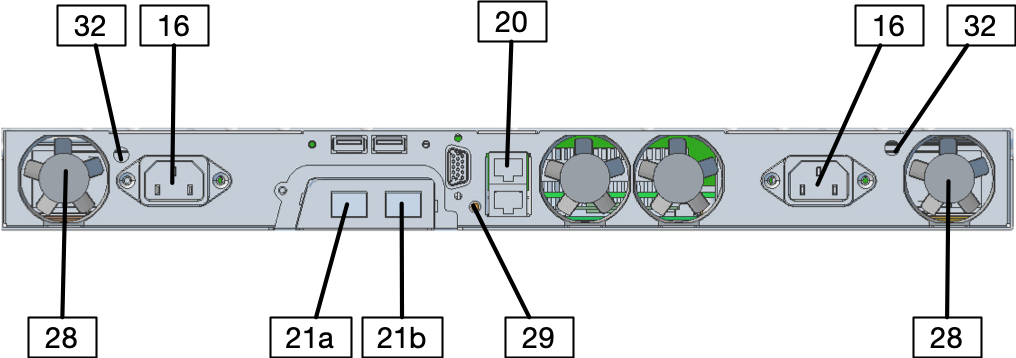

Afb.: Achterzijde Drive Plus
